Dobradiças industriais estampadas, fundidas sob pressão e usinadas: como escolher para a produção OEM

Uma chapa estampada, um corpo fundido sob pressão e uma dobradiça maquinada podem ocupar praticamente o mesmo espaço num desenho de montagem. Isso não significa que sejam intercambiáveis. Cada opção coloca o custo, a variação dimensional e o risco de produção numa parte diferente do programa. A amostra mais barata pode tornar-se a opção de produção mais cara, uma vez contabilizados as ferramentas, a maquinação secundária, a inspeção e a montagem.

A questão prática não é saber qual o processo que é «melhor». Trata-se de saber qual o processo que cria a geometria necessária da dobradiça com um percurso estável e inspecionável, ao volume de produção pretendido. A estampagem parte da chapa e favorece geometrias que possam ser cortadas e moldadas. A fundição sob pressão justifica a sua utilização quando um corpo tridimensional pode integrar saliências, nervuras, batentes ou cavidades. A maquinagem remove material para criar características locais controladas e mantém-se flexível quando a quantidade ou a geometria ainda não estão definidas.

A maquinagem pode ser tanto o processo de fabrico principal como uma operação secundária. Esta distinção é importante. Uma caixa moldada por injeção com um furo de pivô maquinado continua a ser uma arquitetura de produção moldada por injeção; uma dobradiça talhada inteiramente a partir de um lingote segue uma trajetória diferente em termos de custos e capacidades.

A geometria que não se pode alterar

Comece pelas características das dobradiças definidas pelo equipamento, e não pela máquina preferida de um fornecedor. O espaço de montagem, a localização do pivô, o desvio da porta, o percurso de abertura e os componentes adjacentes costumam limitar as opções mais do que a quantidade anual.

Uma aba de dobradiça predominantemente plana, com orifícios perfurados, saliências moldadas e uma articulação laminada, adapta-se naturalmente ao processamento de chapas. Uma caixa compacta com cavidades internas, saliências de suporte, nervuras e um batente integrado pode justificar a fundição sob pressão. Uma dobradiça de baixo volume com secções espessas, vários furos de referência ou uma geometria ainda em fase de alteração pode começar por ser uma peça maquinada.

Não classifique a peça apenas com base na aparência. Uma dobradiça que pareça espessa pode ter sido montada a partir de chapas moldadas. Um corpo que pareça fundido pode ter sido maquinado a partir de material em bruto. A classificação útil segue o processo que cria a geometria da base que suporta a carga.

Funcionalidade da dobradiça	A estampagem começa bem quando	A fundição sob pressão começa bem quando	A usinagem começa bem quando
Forma da folha ou do corpo	A secção é determinada principalmente pela espessura da chapa, pelas curvaturas e pelas bordas enroladas	O corpo necessita de uma massa tridimensional integrada, nervuras, reentrâncias ou saliências	A peça requer secções locais espessas, acesso livre para as ferramentas e uma geometria flexível
Suporte de articulação	Uma articulação enrolada ou um barril acoplado podem suportar a carga necessária	A caixa pode suportar um ressalto de articulação moldado ou um assento de rolamento	Os furos e faces dos pivôs requerem um controlo direto a partir de pontos de referência maquinados
Interface de montagem	Os orifícios perfurados ou com furo secundário são adequados para uma lâmina plana	Almofadas salientes, assentos rebaixados ou saliências moldadas reduzem o número de peças separadas	Os rebaixos, as roscas e as faces de montagem variam frequentemente ou exigem precisão local
Batente mecânico	Basta uma aba moldada ou um batente adicionado	É possível integrar uma superfície de travagem ampla na carroçaria	O ângulo de paragem ou a geometria de contacto ainda estão a ser ajustados
Maturidade do projeto	A geometria é suficientemente estável para permitir a utilização de ferramentas de conformação	A geometria tridimensional é suficientemente estável para permitir a criação de um dado	Ainda é provável que haja revisões ou que a procura seja limitada

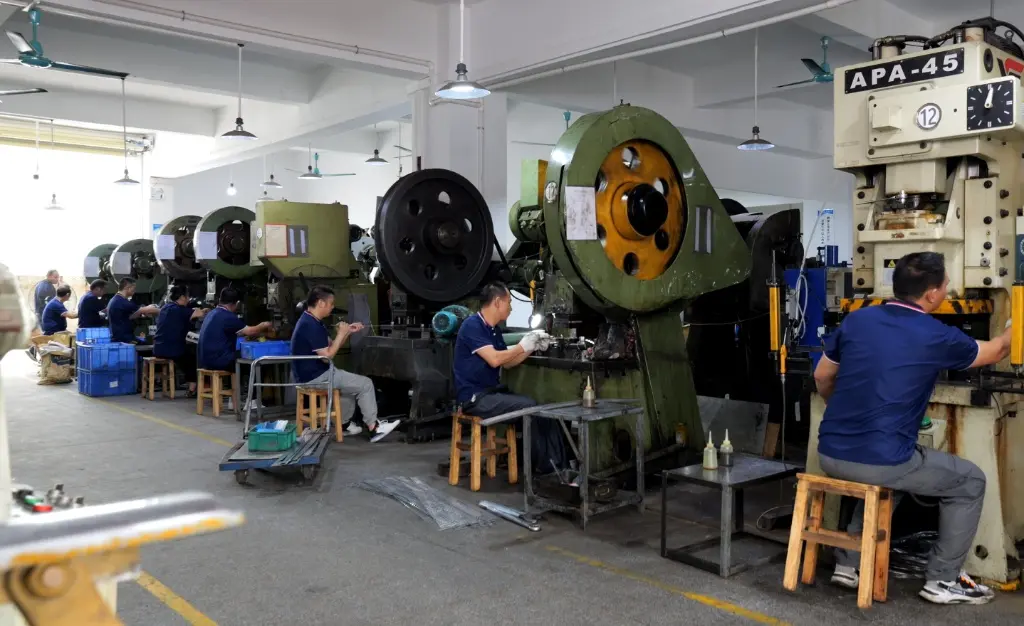

Dobradiças estampadas: geometria da chapa à escala

As dobradiças industriais estampadas começam por bobinas ou chapas. O corte e a perfuração definem o contorno e os orifícios; a dobragem cria saliências ou flanges; a laminação forma a articulação em muitas construções do tipo «butt». Estas operações podem ser realizadas em ferramentas separadas ou numa sequência progressiva, dependendo do volume, do tamanho da peça e da conceção do processo.

Quando a estampagem é eficiente

A estampagem constitui uma boa opção inicial quando a dobradiça consegue manter uma espessura de chapa praticamente uniforme e a forma funcional resulta de cortes, dobras, gravações em relevo ou características obtidas por laminação. Assim que a ferramenta e a alimentação do material estiverem estabilizadas, o processo permite produzir folhas rapidamente com contornos repetíveis. A perfuração de orifícios, o escareamento, a cunhagem e o relevo local também podem ser incorporados, desde que o design e a ferramenta o permitam.

O processo favorece os projetos que se adaptam à chapa, em vez de lutarem contra ela. As dobras moldadas podem aumentar a rigidez sem aumentar a espessura total da chapa. Os relevos podem criar espaçamento ou reforço local. Pinos, buchas, anilhas, porcas ou suportes separados podem proporcionar características que seriam difíceis de moldar numa única peça.

A variedade não se limita à peça em bruto

Uma peça em bruto perfurada pode passar na inspeção no estado plano e, mesmo assim, sofrer deslocamentos após a dobragem ou a laminação em articulação. A espessura do material, a direção do grão, o desgaste da ferramenta, a recuperação elástica, a sequência de dobragem e a tensão residual influenciam, todos, a lâmina acabada. Os orifícios localizados perto de uma dobra podem distorcer-se. Um cilindro laminado pode deslocar a linha central do pivô em relação à face de montagem. A direção das rebarbas pode afetar o encaixe ou a montagem.

Esta é a armadilha específica das dobradiças: o padrão de montagem e o eixo de rotação são frequentemente criados por ações diferentes das ferramentas. Uma boa peça em bruto plana não garante que o eixo do pino, uma vez montado, fique corretamente posicionado após a conformação. Por isso, a inspeção deve incidir sobre o estado final, que determina a instalação e a rotação, e não apenas sobre o estado conveniente durante o processo.

Dobradiças fundidas sob pressão: Características do corpo integrado

A fundição sob pressão torna-se uma opção atraente quando o corpo da dobradiça necessita de uma geometria em várias direções: saliências de montagem, nervuras, cavidades, suportes de rolamentos, tampas, batentes, recantos ou transições estéticas. Estas características podem reduzir um conjunto estampado composto por várias peças a um único corpo. Um menor número de peças soltas pode simplificar a montagem, mas o molde passa a ter um papel mais determinante na definição do produto.

A matriz requer ângulo de desmoldagem, uma estratégia de separação, canais de alimentação, canais de excesso, ejeção e transições controladas das paredes. Estes não são detalhes do lado do fornecedor que possam ser ignorados até à fase de fabrico do molde. Uma nervura que pareça útil no CAD pode impedir a ejeção. Um suporte de pivô espesso junto a uma parede estética fina pode criar condições difíceis de enchimento e solidificação. Uma superfície crítica pode ficar sobre uma linha de separação e necessitar de maquinagem secundária.

A forma bruta não é, automaticamente, a forma final

A fundição sob pressão permite criar geometrias detalhadas, próximas do produto final, mas uma dobradiça pode ainda assim necessitar de aparagem, perfuração, rosqueamento, alargamento, faceamento ou polimento. Os furos de pivô, os assentos dos rolamentos, as superfícies de referência e as roscas merecem especial atenção. A sua posição exigida, o estado da superfície e a carga determinam se a característica tal como fundida é aceitável ou se se trata apenas de uma margem de usinagem.

A porosidade é também uma realidade do processo, não uma rejeição universal. A sua localização e extensão são importantes. A maquinagem de um furo ou de uma superfície de vedação pode revelar descontinuidades subsuperficiais que não eram visíveis na superfície tal como foi fundida. O desenho e o plano de controlo devem identificar quais as zonas críticas para o funcionamento e quais os critérios de verificação adequados para as mesmas.

A escolha entre zinco e alumínio, após se ter optado pela fundição sob pressão, constitui uma decisão separada relativa ao material. A densidade, a estratégia de espessura das paredes, o comportamento da rosca, a temperatura e o acabamento são comparados no Guia sobre dobradiças em liga de zinco vs. liga de alumínio.

Dobradiças usinadas: geometria flexível, pagamento por peça

Uma dobradiça totalmente usinada pode ter como ponto de partida uma chapa, uma barra, um lingote, um tubo, uma extrusão, uma peça forjada ou outra forma pré-preparada. O material é removido até que as faces de montagem, os braços, os furos, as cavidades e os batentes atinjam a geometria final. Pode não ser necessário recorrer a matrizes de fundição ou estampagem específicas, o que torna a maquinagem útil para pequenas quantidades, protótipos de desenvolvimento e projetos que ainda não estão prontos para o uso de ferramentas fixas.

A maquinagem revela-se especialmente útil quando um pequeno número de características determina toda a montagem: o eixo de rotação em relação à face de montagem, um assento de rolamento, um desvio controlado ou uma superfície de paragem. Essas relações podem ser criadas a partir de uma estrutura de referência planeada e inspecionadas após as mesmas configurações que as produziram.

A flexibilidade tem o seu preço. O acesso às ferramentas, a fixação da peça, o número de configurações, a remoção de material, o alcance da fresa, a deflexão das paredes finas, o controlo de rebarbas e o tempo de inspeção continuam a fazer parte de cada peça. Uma característica que exija que a peça seja virada e reposicionada num segundo dispositivo de fixação acrescenta o risco de transferência do ponto de referência. Cavidades profundas e ferramentas longas e delgadas podem reduzir a estabilidade. Uma lâmina fina usinada pode deformar-se após a remoção de material de um dos lados.

«Usinado por CNC» não constitui, portanto, por si só, uma declaração de tolerância. A máquina, o dispositivo de fixação, o estado da ferramenta, o programa, a sequência de configuração, o estado térmico e o método de medição formam uma cadeia de processos. O fornecedor deve relacionar a capacidade declarada com a característica real da dobradiça e com a configuração de produção.

A tolerância resulta da cadeia de processos

O desenho define o requisito. Não torna todos os processos igualmente capazes de o cumprir. ASME Y14.5 fornece uma linguagem normalizada para expressar dimensões e tolerâncias geométricas em desenhos e definições baseadas em modelos. Não especifica se o processo a utilizar é de estampagem, fundição sob pressão ou maquinagem, nem comprova que o processo proposto por um fornecedor consiga respeitar a relação especificada.

No caso de uma dobradiça, é necessário distinguir as características criadas diretamente pelo processo primário das que são corrigidas posteriormente. Um orifício de montagem estampado pode ser perfurado antes de a aba ser dobrada. Um furo moldado por fundição sob pressão pode ser escavado e, em seguida, alargado. Um corpo maquinado pode apresentar dois furos coaxiais numa única configuração ou dividi-los entre diferentes dispositivos de fixação. A tolerância final depende da sequência completa.

Relação crítica de articulação	Fonte provável de variação	Dados úteis sobre a produção
Eixo de rotação em relação à superfície de montagem	Recuperação elástica, condições térmicas da matriz, fixação da peça ou transferência do ponto de referência	Medição da peça acabada a partir dos pontos de referência do conjunto aprovado
Disposição dos orifícios após a conformação	Posição do furo, deformação por curvatura, acumulação de revestimento ou perfuração secundária	Resultados dimensionais após a moldagem e o acabamento
Diâmetro do furo e circularidade	Condição do núcleo, exposição da porosidade, alargamento, desgaste da ferramenta ou deformação por fixação	Medição do diâmetro interno definido com o plano de amostragem especificado
Planicidade da lâmina ou da base de fixação	Tensão residual na chapa, deformação da peça fundida, libertação por maquinagem ou acumulação de material de acabamento	Inspeção da planicidade por contacto ou com base em pontos de referência
Ângulo de paragem	Variação de conformação, localização do ponto de paragem na fundição, posição de contacto após a maquinagem e folga de montagem	Medição do ângulo funcional na dobradiça montada
Jogo axial na montagem	Empilhamento das articulações, espessura da anilha, retenção do pino e revestimento	Medição da montagem final sob uma direção e uma força definidas

O lista de verificação para desenhos de dobradiças industriais mostra como as características aprovadas, os pontos de referência, os limites de movimento e os métodos de inspeção devem ser incluídos no pacote de lançamento. Antes de esse pacote ser finalizado, identifique quais relações críticas são criadas pelo processo de base e quais dependem de uma operação secundária.

Preferência «Carregar percurso antes do processo»

Nenhuma técnica de fabrico garante uma dobradiça mais resistente. A resistência depende do material, da geometria da secção, da direção da carga, do suporte do pivô, da interface dos elementos de fixação, dos batentes e da estrutura circundante da porta. O processo de fabrico determina a forma como esse projeto é concretizado e o grau de consistência com que as suas características essenciais podem ser reproduzidas.

Uma lâmina estampada pode suportar uma carga substancial quando a sua espessura, as saliências formadas e o suporte de montagem criam um percurso eficaz. Um corpo fundido sob pressão pode integrar nervuras e amplos suportes de apoio, mas uma transição fina, um ressalto mal apoiado ou uma carga de batida concentrada podem ser determinantes. Uma peça maquinada pode manter secções espessas e interfaces precisas, mas o material desnecessário não corrige um percurso de carga excêntrico ou uma superfície de montagem fraca.

A aprovação do produto deve, portanto, seguir-se à montagem prevista. A comparação de processos pode indicar uma orientação justificável, mas não pode determinar uma capacidade de carga apenas com base na geometria. A massa da porta, o centro de gravidade, o número de dobradiças, o espaçamento entre apoios, a rigidez da moldura, as cargas externas e as condições de ciclo continuam a fazer parte do projeto.

Ferramentas, volume e estabilidade do design

A quantidade anual é importante porque o custo das ferramentas é repartido pelas peças de produção utilizáveis. Não basta perguntar qual o processo que apresenta o preço unitário mais baixo para um determinado volume previsto. A decisão depende também da estabilidade do projeto, do número provável de revisões, da duração do programa e das operações secundárias que se mantêm em cada peça.

Uma estrutura de custos preliminar útil é a seguinte:

Para uma comparação preliminar, esta estrutura de custos revela elementos que deixam de ser tidos em conta quando os compradores comparam apenas o preço por unidade. N deve corresponder ao número previsto de peças aceitáveis, e não apenas ao número encomendado, uma vez que os resíduos, o retrabalho e a qualificação do processo podem alterar a quantidade utilizável.

A estampagem e a fundição sob pressão podem justificar o uso de ferramentas específicas quando o projeto é estável e a procura recorrente permite uma utilização eficiente da ferramenta. A maquinagem evita o compromisso com ferramentas fixas, mas cada peça continua a implicar tempo de maquinagem, fixação da peça e inspeção. Uma modificação que seja simples num programa CNC pode exigir o retrabalho do molde, uma pastilha substituível ou ferramentas totalmente novas no processo de estampagem ou fundição.

Não existe um volume de equilíbrio universal que possa ser considerado responsável. O tamanho da peça, a complexidade das ferramentas, o número de cavidades, as operações de prensagem, a maquinagem secundária, a utilização do material, os requisitos de qualidade e a capacidade do fornecedor são fatores que influenciam o ponto de equilíbrio. Peça a cada fornecedor que separe os custos com ferramentas, o preço por peça e as operações secundárias recorrentes, em vez de os incluir num único valor total.

Exemplo de comparação de custos: uma peça barata com uma montagem cara

Considere um fabricante OEM que está a comparar três opções para uma dobradiça compacta com duas bases de fixação, um furo de pivô controlado e um batente de abertura integrado. A solução estampada apresenta o preço unitário mais baixo, mas requer um batente soldado, espaçadores separados e duas operações de perfuração pós-formação. A solução fundida por pressão integra o batente e as bases de fixação, embora o furo do pivô ainda necessite de maquinagem. Uma amostra totalmente maquinada é a forma mais rápida de avaliar a geometria de abertura, mas o seu tempo de ciclo mantém-se em todas as peças de produção.

Se a equipa comparar apenas os preços das três peças, a estampagem parece sair vencedora. Se comparar conjuntos acabados e inspecionados, o resultado pode mudar. A escolha correta depende do volume estável, do compromisso com as ferramentas, da mão-de-obra de montagem, da comprovação das tolerâncias e da capacidade da peça fundida integrada em suportar o caso de carga real.

O acabamento altera a sequência de produção

O tratamento de superfícies é aplicado depois de grande parte da geometria ter sido criada, mas pode alterar tanto as dimensões como a ordem do processo. Uma dobradiça estampada com revestimento em pó pode necessitar de proteção nas regiões do pino, do furo e da face terminal. Uma peça fundida sob pressão com revestimento pode exigir uma preparação da liga compatível com o acabamento e uma cobertura controlada nas características recuadas. Um componente maquinado, anodizado ou passivado, pode necessitar que as superfícies de apoio críticas sejam definidas como revestidas, mascaradas ou acabadas posteriormente.

A maquinagem pós-acabamento pode restaurar um furo ou uma face de assentamento, mas também pode remover a proteção contra a corrosão e criar uma nova condição de aresta. A maquinagem antes do acabamento protege a superfície acabada das marcas da ferramenta, mas requer uma margem para o revestimento e um controlo da máscara. O plano deve indicar a condição de acabamento exigida, em vez de deixar a sequência à interpretação do operador.

A seleção do processo de fabrico não define o sistema de corrosão na sua totalidade. O material, a exposição à limpeza, o ambiente exterior, os contactos galvânicos e a aceitação do acabamento continuam a exigir uma análise específica.

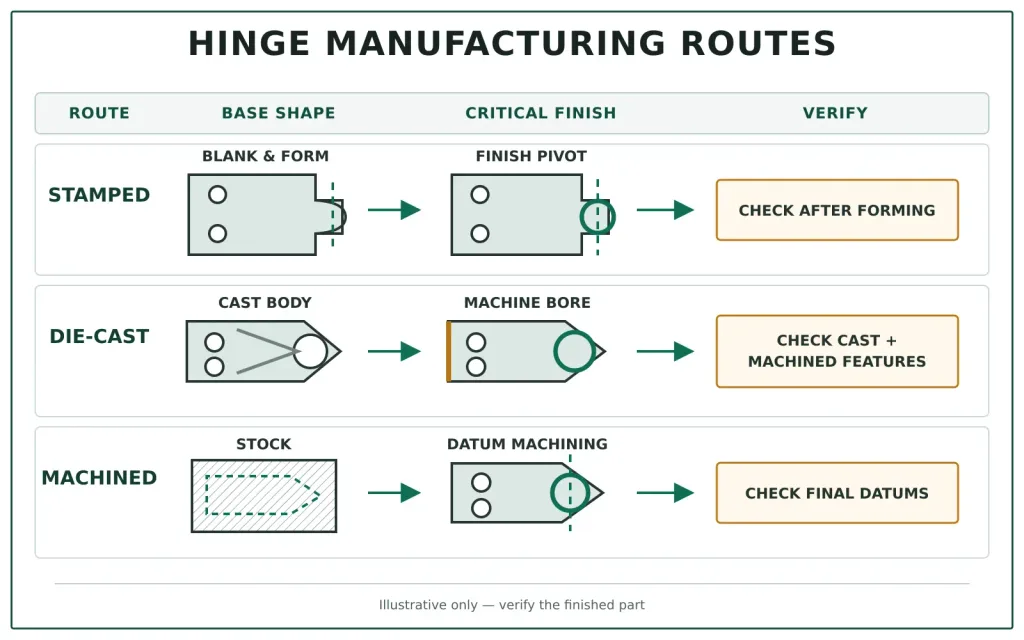

Os percursos híbridos são normais

Muitas dobradiças de produção não são produzidas exclusivamente por estampagem, fundição ou usinagem. O processo de base permite a produção em massa a custos reduzidos; as operações secundárias criam as interfaces críticas.

• Uma folha estampada pode receber um pino usinado, uma bucha substituível, um cilindro soldado ou uma inserção roscada.
• Uma caixa fundida por pressão pode incluir furos maquinados, bases de montagem planadas e componentes de fricção adquiridos no mercado.
• Um braço usinado pode ser montado num suporte estampado para manter a precisão apenas onde for necessário.
• Uma amostra de desenvolvimento usinada pode validar o movimento antes da aprovação de uma ferramenta de fundição ou estampagem para produção.

O último caso exige rigor. Uma amostra maquinada pode comprovar o envelope, a trajetória de movimento, o acesso para montagem e o comportamento preliminar sob carga. Não comprova, porém, o enchimento da matriz, a distorção da peça fundida, a recuperação elástica da chapa, o desgaste da ferramenta, a posição da articulação da peça moldada nem o estado da superfície na linha de produção. A aprovação do protótipo deve indicar o que a amostra representa e quais as questões que permanecem em aberto.

O processo de fabrico de dobradiças industriais integra a conformação, a maquinagem, a montagem e o acabamento numa única sequência de produção. Durante a análise do orçamento, o nome do processo indicado pode referir-se apenas à primeira operação, pelo que as restantes operações também devem ser identificadas.

Matriz de seleção de rotas de produção

A matriz que se segue identifica um caminho inicial defensável. Quando duas linhas apontam em direções diferentes, o conflito indica, normalmente, a necessidade de um projeto híbrido, de uma operação secundária ou de uma análise mais aprofundada dos fornecedores.

Estado do projeto	Esquema inicial defensável	Porquê	Próximas provas necessárias
Folhas planas ou moldadas, geometria estável e procura de produção sustentada	Estampagem	Utiliza a chapa de forma eficiente e repete a geometria de corte e conformação após a definição das ferramentas	Capacidade de acabamento da chapa, do padrão de orifícios e do eixo de articulação após a conformação
Corpo tridimensional compacto com nervuras, saliências, cavidades ou um batente integrado	Fundição sob pressão	Reúne funcionalidades que, de outra forma, exigiriam várias peças ou operações	Conceito do molde, análise da zona crítica e plano de usinagem secundária
Baixa quantidade, revisões frequentes ou várias características locais intimamente relacionadas	Maquinação	Evita a definição antecipada de ferramentas rígidas e permite o controlo direto a partir de pontos de referência planeados	Plano de configuração, conceito de fixação, pressupostos do ciclo e resultados dimensionais
Lâmina plana de alto volume com um pivô de precisão	Base estampada e usinagem	Mantém a eficiência da chapa, ao mesmo tempo que controla a característica que rege o movimento	Transferência de dados de referência entre a conformação e a maquinagem
Corpo fundido com sede de rolamento, furo de precisão ou anel de vedação	Base fundida sob pressão e usinagem	Integra o corpo, reservando simultaneamente as interfaces essenciais para um processo secundário controlado	Margem de usinagem, análise do risco de porosidade e método de inspeção do produto acabado
O processo de produção ainda não está definido, mas a geometria do movimento tem de ser testada	Amostra de desenvolvimento usinada	Permite uma aprendizagem rápida da geometria sem exigir a aprovação do processo de produção	Limites explícitos do protótipo e amostras posteriores provenientes do processo de produção previsto
A dobradiça do catálogo existente adapta-se quase na perfeição ao projeto	Analise primeiro o percurso padrão ou o percurso padrão modificado	Pode não ser necessário um novo processo de fabrico	Limites relativos ao formato, ao padrão de orifícios, à carga, ao acabamento e às modificações

Quando uma dobradiça de catálogo já existente se encaixa quase na perfeição, compare a trajetórias de dobradiça personalizadas e padrão antes de autorizar a criação de novos meios de produção. Uma peça padrão ou padrão modificada pode evitar um programa de fabrico desnecessário.

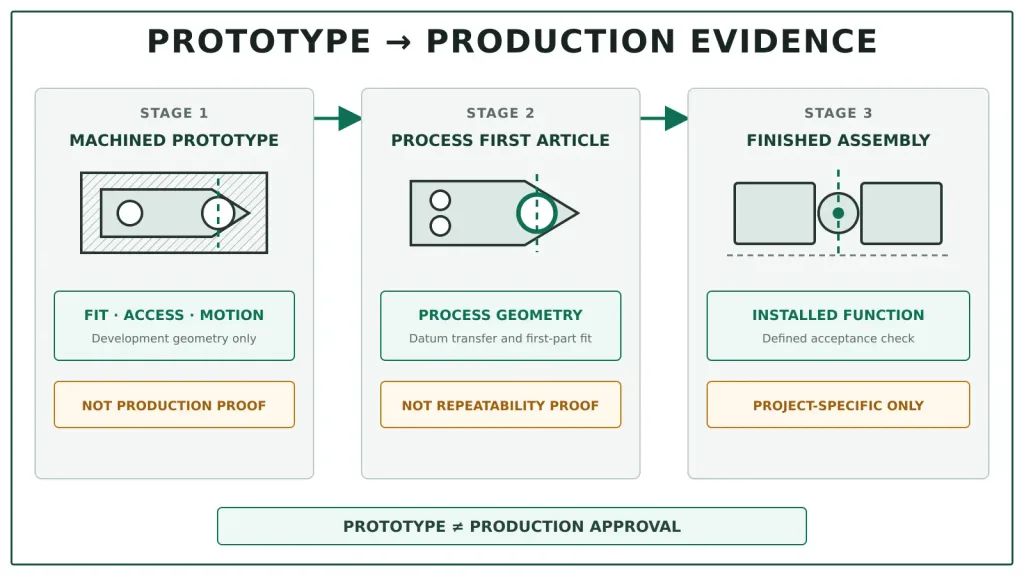

Evidências do protótipo antes do lançamento da ferramenta

A recomendação de um fornecedor deve incluir mais do que apenas uma ficha técnica e o preço unitário. A documentação deve demonstrar como o processo previsto permite obter as características das dobradiças que controlam o encaixe, o movimento e a transferência de carga.

• Definição do processo: percurso principal, forma do material, número de operações principais e usinagem secundária identificada.
• Definição de ferramentas: estado de matriz dedicada, ferramenta de conformação, dispositivo de fixação ou ferramenta flexível, incluindo a revisão representada pela amostra.
• Mapa de características críticas: qual a operação que cria as faces de montagem, o padrão de furos, os furos dos pivôs, o batente e a folga de montagem.
• Evidência dimensional: resultados do estado final, medidos a partir dos planos de referência aprovados, de acordo com o método indicado.
• Identificação dos materiais e acabamentos: a situação real representada pela amostra, e não uma substituição planeada na produção.
• Resultado da amostra funcional: movimento, comportamento de paragem, adequação da montagem e dados relativos à carga específicos da aplicação, em condições acordadas.

Uma primeira amostra usinada e uma amostra posterior fundida sob pressão podem ser ambas úteis, mas servem para aprovar aspetos diferentes. A amostra de desenvolvimento permite esclarecer questões relacionadas com a geometria. A aprovação para produção requer peças que incluam a ferramenta prevista, as operações secundárias, o acabamento e o processo de montagem.

Enviar um pacote de rotas de fabrico

Um pacote de revisão útil inclui o desenho 2D e o modelo 3D, a família de materiais exigidos ou permitidos, o estado da peça acabada, o intervalo de volume anual, a duração do programa, as alterações de projeto previstas, o envelope de montagem da dobradiça, os valores de carga da porta ou do painel, o ângulo de abertura, as cargas de batimento, a estrutura de montagem e as características que não se podem mover.

Marque os pontos de referência de montagem, o eixo de rotação, as interfaces dos rolamentos ou pinos, o padrão de furos, a superfície de batimento e qualquer superfície cuja aparência seja crítica. Identifique quais as dimensões cujos resultados devem ser registados. Se um valor ainda não estiver disponível, indique-o como «A confirmar», em vez de o substituir por uma tolerância presumida do catálogo.
