Como calcular o centro de gravidade de uma porta industrial a partir do eixo da dobradiça

O centro de gravidade de uma porta industrial pertence ao conjunto móvel completo, e não apenas ao contorno retangular da chapa da porta. O painel, as bordas dobradas, os reforços, a janela, a interface homem-máquina (HMI), o trinco, a maçaneta, o isolamento, a cablagem e as proteções podem, todos eles, alterar o ponto em que atua a massa da porta acabada.

Para uma análise técnica, meça essa posição a partir da linha central do pino da dobradiça, tal como está instalado. Uma distância medida a partir da borda do painel, da borda da folha ou da linha de orifícios de montagem pode parecer precisa, mas estar a utilizar um ponto de referência errado. Duas portas com a mesma largura e massa total podem, por isso, exercer cargas muito diferentes sobre a linha da dobradiça.

Quando a HTAN analisa um aplicação de dobradiças industriais, consideramos que um valor CG só é utilizável quando está associado a uma configuração de porta identificada e a um ponto de referência visível do eixo da dobradiça. O cálculo determina a localização da massa da porta. As reações das dobradiças, a resistência de fixação e a capacidade admissível são objeto de verificações de engenharia posteriores.

Determinar o eixo da articulação e as direções das coordenadas

Utilize o eixo de rotação instalado como ponto zero de referência. No caso de uma dobradiça de encaixe convencional, trata-se da linha que passa pelos centros dos pinos da dobradiça na posição montada. Um cilindro deslocado, um espaçador, uma folha recuada ou um suporte de montagem moldado podem afastar essa linha da borda visível da porta.

Defina as direções positivas das coordenadas no esquema da porta antes de introduzir as posições de qualquer componente. Uma convenção prática para uma porta vertical de abertura lateral é:

Coordenar	Orientação sugerida	O que descreve
x	Do eixo da dobradiça em direção à borda do trinco	O braço de alavanca principal utilizado no caso de carga de flacidez induzida pela gravidade
z	Para cima, ao longo da altura da porta	Se a massa do equipamento se situa acima ou abaixo da disposição das dobradiças
y	Fora do plano nominal da porta	Massa criada por caixas profundas, painéis salientes, pegas ou proteções

Todas as distâncias utilizadas no cálculo devem seguir a mesma convenção de origem e de sinal. A borda da porta, a borda da folha, o diâmetro exterior do cilindro e a linha central do orifício de montagem são dimensões úteis para o fabrico, mas nenhuma delas representa automaticamente o eixo de rotação.

No caso de uma porta com várias dobradiças, os pinos instalados devem formar um eixo compatível. É possível calcular uma coordenada CG mesmo quando as dobradiças estão desalinhadas, mas tal cálculo não permite descrever o atrito e a pré-carga causados por linhas centrais de rotação incompatíveis. Defina o eixo pretendido no desenho de montagem antes de utilizar o resultado numa análise das dobradiças.

Quando metade da largura da porta é uma estimativa válida

Metade da largura da porta constitui uma primeira estimativa útil para um painel retangular uniforme cuja aresta de referência se situa no eixo da dobradiça. Quando o eixo está deslocado ou o conjunto móvel se torna assimétrico, o centro de gravidade da porta acabada deve ser calculado a partir dos seus componentes.

Deixemos que B seja a largura do painel e p a distância com sinal do eixo da dobradiça até à aresta de referência do painel, sendo positiva na direção do trinco. O centro horizontal de um painel retangular uniforme é:

x_painel = p + B / 2

Este resultado refere-se ao painel sem acabamentos. Um visor próximo do fecho desloca o centro de gravidade (CG) do conjunto para o exterior, enquanto um reforço do lado da dobradiça pode deslocá-lo de volta para o interior. A inclusão de uma janela altera o cálculo duas vezes: primeiro, é removido o material do painel e, em seguida, são adicionados o vidro, a moldura e os elementos de fixação nas respetivas posições.

Definir o conjunto móvel completo

Trace um contorno à volta de tudo o que se desloca juntamente com a porta quando esta se abre. Conte cada elemento uma vez. Os acessórios fixados ao caixilho permanecem fora do modelo de massa em movimento, mesmo quando são fornecidos como parte do mesmo conjunto de fechos ou dobradiças.

Item	Incluir na «Massa em Movimento»?	Como tratar esta condição
Revestimento da porta e rebordos moldados	Sim	Utilize a geometria fabricada ou a massa do painel acabado, tal como foi medida.
Folha da dobradiça do lado da porta	Quando a sua contribuição for significativa	Inclua os componentes da dobradiça móvel e registe qualquer aproximação.
Alavanca da dobradiça do lado da moldura e retentor do trinco	Não	Eles permanecem na estrutura fixa.
Reforços, isolamento e revestimentos colados	Sim	Utilize as suas massas instaladas e os centros dos componentes.
Janela, IHM, fecho, pega e proteção	Sim	Mantenha os componentes de hardware concentrados separados, pois a sua posição influencia significativamente o resultado.
Cabo, mangueira ou fita de ligação à terra montados na porta	Apenas a parte móvel	Incluir a parte suportada pela porta, sem contar com o arnês fixo.
Junta fixada ao quadro	Não	Pode alterar a força de fecho, mas não se move juntamente com a porta.
Acessório opcional	Dependente da configuração	Calcular cada configuração aprovada ou identificar o acordo aplicável.

O peso da porta nua exclui frequentemente as peças que mais influenciam o braço de alavanca: hastes da fechadura, vidros, um bolso para documentos, um ecrã do operador ou um feixe de cabos junto ao lado do trinco. Por outro lado, utilizar a massa de um conjunto completo de trinco pode sobrestimar a massa em movimento quando o retentor e parte da articulação permanecem na moldura.

Criar uma tabela de massa e posição

Divida o conjunto em componentes cuja massa e centro local possam ser comprovados através de um desenho publicado, das propriedades de massa no CAD, dos valores fornecidos pelo fornecedor ou de uma pesagem física. As peças grandes e uniformes podem permanecer em filas únicas. Os elementos de fixação concentrados devem permanecer separados, uma vez que a mesma massa produz um resultado diferente consoante se aproxime ou se afaste do eixo da dobradiça.

Componente	Massa, mi	xi A partir do eixo da articulação	zi A partir do Nível de Referência Vertical	Provas
Painel de porta fabricado	Medido ou calculado	Painel CG	Painel CG	CAD, desenho ou escala disponibilizados
Conjunto de reforço	Massa do subconjunto	Assembleia CG	Assembleia CG	CAD ou subconjunto pesado
Janela ou IHM	Massa instalada	Centro de massa do componente	Centro de massa do componente	Dados do fornecedor ou escala
Trava e puxador	Apenas ferragens do lado da porta	Hardware CG	Hardware CG	Modelo de peça ou conjunto pesado
Recorte removido	Massa negativa	Centroide do recorte	Centroide do recorte	Material e geometria do corte

Mantenha um único sistema de unidades em toda a tabela. Os quilogramas e os milímetros são convenientes para localizar o centro de gravidade; também podem ser utilizadas libras-massa e polegadas. Cada coordenada deve descrever o centro de gravidade próprio desse componente, em vez do seu orifício de montagem, da sua aresta exterior ou do seu centro geométrico, a menos que esses pontos coincidam efetivamente.

Verifique o modelo CAD antes de aceitar a sua imagem gerada por computador (CG)

A fiabilidade de um marcador do centro de massa no CAD depende inteiramente da montagem subjacente. Verifique a atribuição de material e o estado de inclusão de cada peça que possa alterar o resultado. A geometria importada do fornecedor pode ter uma densidade predefinida. Os envelopes de referência podem ter sido modelados como corpos sólidos. Os elementos de fixação podem aparecer nos gráficos, mantendo-se, no entanto, excluídos do cálculo da massa.

Confirme também a configuração ativa. Um revestimento oculto, um painel de vidro, uma proteção ou uma haste de bloqueio podem fazer com que a vista exterior pareça completa, embora alterem as propriedades de massa. Uma IHM simplificada pode ter as dimensões exteriores corretas, mas uma massa errada. Um conjunto de porta espelhada também pode manter os acessórios na posição original se a configuração tiver sido copiada sem reconstruir o modelo de massa.

Exporte três valores em conjunto: massa total em movimento, coordenadas do centro de gravidade e a configuração do conjunto especificada. Compare a massa do CAD com o resumo da lista de materiais (BOM) antes de aceitar as coordenadas. Uma diferença entre ambos aponta, normalmente, para a falta de um componente, um corpo duplicado, uma densidade errada ou uma revisão incompatível.

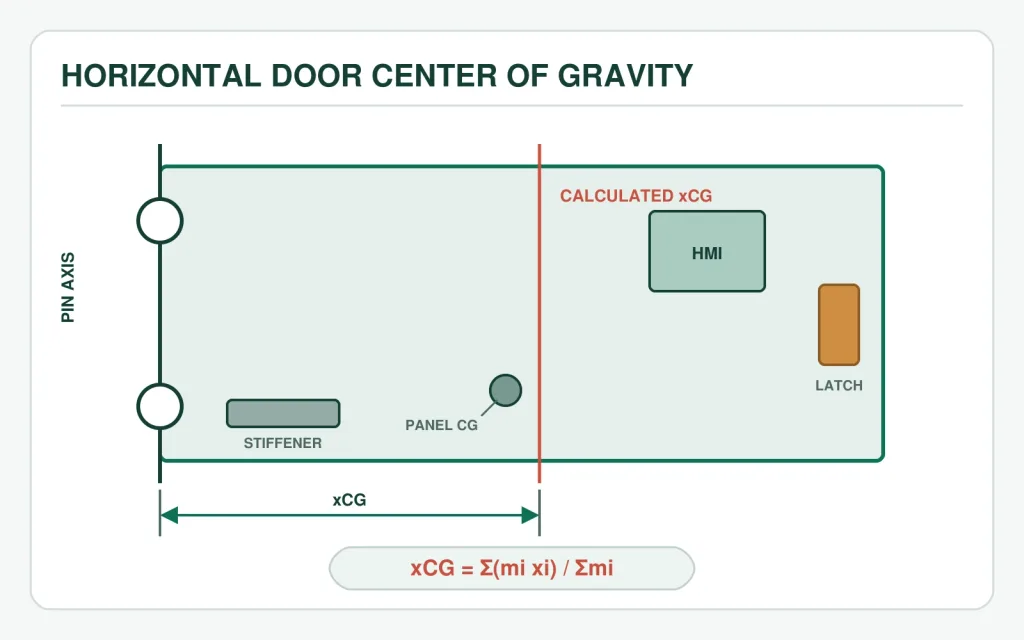

Calcular o desvio horizontal do centro de gravidade

No caso de componentes discretos, calcule primeiro a soma da massa em movimento:

m_T = Σm_i

Em seguida, calcule o centro de gravidade horizontal a partir do eixo da dobradiça instalada:

x_CG = Σ(m_ix_i) / Σm_i

A equação é uma média ponderada pela massa. Explicação do centro de gravidade do Centro Glenn da NASA descreve o mesmo princípio geral para massas distribuídas e segmentadas. O trabalho relacionado com portas industriais consiste em definir os componentes móveis corretos e medir cada posição a partir do eixo de rotação real.

Uma vez que todos os componentes sofrem essencialmente a mesma aceleração gravitacional, os valores das massas podem ser utilizados diretamente na razão; g anula-se. O valor intermédio em kg·mm ou lb·in é um momento de massa utilizado para localizar o centro de gravidade. É diferente do momento de força posteriormente aplicado ao sistema de suporte da porta.

Exemplo prático: Uma porta de 840 mm com uma IHM externa

A porta simplificada de 840 mm, apresentada abaixo, facilita a verificação manual de cada etapa do cálculo.

Componente	Massa	x A partir do eixo da articulação	m × x
Painel moldado uniforme	18,0 kg	420 mm	7 560 kg·mm
Conjunto de IHM e janela	5,0 kg	680 mm	3 400 kg·mm
Trava e puxador	1,0 kg	780 mm	780 kg·mm
Reforço do lado da dobradiça	2,0 kg	120 mm	240 kg·mm
Total	26,0 kg	-	11 980 kg·mm

O centro de gravidade horizontal montado é 11 980 / 26,0 = 460,8 mm, arredondado para 461 mm a partir do eixo da dobradiça. Metade da largura da porta situar-se-ia nos 420 mm. A interface homem-máquina (HMI) e o trinco deslocam o braço de alavanca da porta acabada para o exterior em aproximadamente 41 mm, apesar de a largura total da porta não ter sofrido alterações.

Atualizar o CG quando houver alterações no hardware

Se a porta atual tiver uma massa total de m_T em x_CG, e um novo componente tem massa m_a em x_a, a coordenada revista é:

x_{CG, novo} = (m_Tx_CG + m_ax_a) / (m_T + m_a)

Ao adicionar um acessório de 1,5 kg a 760 mm ao exemplo acima, o centro de gravidade passa de 460,8 mm para aproximadamente 477,1 mm. A peça adicionada representa menos de seis por cento da massa original da porta, mas a sua posição mais exterior desloca o braço de alavanca em mais de 16 mm.

O mesmo cálculo permite comparar duas posições de montagem propostas antes de se proceder às alterações no desenho. Assim que a localização for aprovada, atualize a tabela de massa controlada para que o centro de gravidade registado continue a corresponder à porta de produção.

Ter em conta os recortes e os componentes não lançados

Tratar o material removido como massa negativa

Se a linha do painel representar uma chapa completa não cortada, introduza o material removido como um componente negativo no centro de gravidade do recorte. Em seguida, adicione a janela, o ecrã, a ventoinha ou o conjunto de acesso instalado no seu próprio centro de gravidade.

Para um recorte uniforme da massa m_r com sede em x_r, utilizar -m_r e -m_rx_r nas somas da massa e do momento de inércia. Esta abordagem também se aplica a uma abertura usinada, a um canto aparado ou a um recesso reposicionado.

Quando a massa do painel provém do corpo CAD acabado ou da pesagem pós-fabricação, o recorte já foi removido. Identifique a prova como «painel em bruto», «painel fabricado» ou «painel acabado», para que a subtração não seja aplicada duas vezes.

Utilizar um Range para um acessório ainda não lançado

Um projeto inicial pode incluir um ecrã, um fecho ou um conjunto de cabos cuja massa e posição finais ainda estejam a ser ajustadas. Indique um intervalo para o centro de gravidade, em vez de ocultar essa incerteza num único valor excessivamente preciso. Avalie as versões mais leves e mais pesadas plausíveis nas respetivas localizações permitidas, mantendo cada combinação fisicamente viável.

Se ambos os limites conduzirem à mesma arquitetura de dobradiças, o projeto pode prosseguir enquanto o componente é finalizado. Quando o intervalo ultrapassar um limiar relativo à escolha das dobradiças ou à montagem, avalie o componente candidato ou bloqueie a sua zona de instalação antes de aprovar a seleção do hardware.

Calcular as coordenadas verticais e fora do plano, quando necessário

A coordenada horizontal x_CG é a principal variável de entrada para o momento de flacidez induzido pela gravidade de uma porta vertical com abertura lateral. A mesma tabela de massas pode conter coordenadas verticais e fora do plano:

z_CG = Σ(m_iz_i) / Σm_i
y_CG = Σ(m_iy_i) / Σm_i

A coordenada vertical indica se a massa do equipamento está concentrada acima ou abaixo da disposição das dobradiças. A coordenada fora do plano torna-se relevante quando um invólucro profundo, um ecrã saliente, uma pega ou uma proteção deslocam a massa para fora do plano nominal da porta. Mantenha as três coordenadas separadas, pois cada direção é introduzida de forma diferente no modelo estrutural.

Verificar o centro de gravidade calculado na porta física

Uma verificação física é útil quando o modelo CAD contém peças de fornecedores simplificadas, materiais mistos ou incertezas de configuração. A configuração de medição deve conduzir a porta através de pontos de apoio conhecidos, sem permitir que um cabo, uma mangueira, um dispositivo de fixação ou um operador assuma parte da carga.

• Posicione as ligações flexíveis de forma a que não levantem nem puxem o conjunto durante a leitura.
• Calibre as bandejas, os blocos, as eslingas e os adaptadores da balança antes de carregar a porta.
• Mantenha os pontos de apoio previstos à mesma cota, a menos que o cálculo inclua a sua geometria.
• Retire os blocos de transporte e as peças de manuseamento temporárias que não se encontrem na porta liberada.
• Registe a identificação da balança, a resolução e a configuração da porta, juntamente com o resultado.

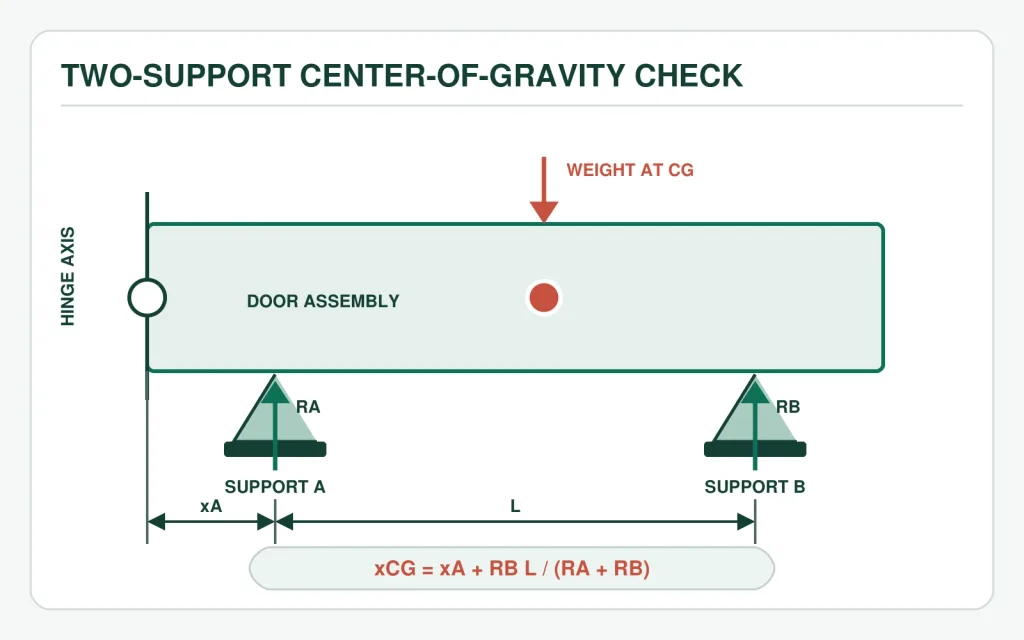

Método de reação de dois suportes

Uma porta desmontada e fácil de manusear pode ser colocada horizontalmente sobre dois pontos de reação verticais com posições conhecidas. Coloque o apoio A junto ao lado da dobradiça e o apoio B junto ao lado do trinco. Sejam as suas coordenadas x_A e x_B, com espaçamento L = x_B – x_A. Após a taragem dos dispositivos de medição, registe as reações R_A e R_B.

A coordenada do CG ao longo da linha de apoio é:

x_CG = x_A + [R_B × L / (R_A + R_B)]

Se a balança apresentar valores equivalentes à massa em vez de força, aplica-se a mesma relação, uma vez que a aceleração gravitacional se anula. A soma dos dois valores deve também corresponder a uma medição independente da mesma porta concluída, dentro da tolerância de medição do projeto.

1. Apoie a porta com um suporte adequado à sua massa total e evite que deslize, sem adicionar outra reação vertical.
2. Meça ambas as coordenadas dos apoios a partir do sistema de referência do eixo da articulação utilizado no cálculo.
3. Efetue a tara dos aparelhos de medição e registe a identificação e a resolução da balança.
4. Deixe que ambas as leituras se estabilizem, sem qualquer contacto com as mãos, cabos ou mangueiras.
5. Calcule a coordenada do centro de gravidade e compare-a com a soma das massas dos componentes.

Verificações do equilíbrio e da suspensão

No caso de um conjunto pequeno que possa ser manuseado com segurança, uma borda de apoio estreita pode servir para determinar a linha de equilíbrio. Mova a porta lentamente até que esta permaneça nivelada sem necessidade de apoio e, em seguida, meça a linha a partir do mesmo ponto de referência do eixo da dobradiça. O atrito, uma superfície de apoio larga ou o contacto com o operador podem tornar o resultado menos preciso.

A suspensão constitui mais uma verificação para uma porta leve e irregular. Pendure o conjunto num ponto aprovado e marque a linha de prumo vertical que passa por esse ponto. Repita o procedimento a partir de um segundo ponto; a intersecção identifica a projeção do centro de gravidade. As portas grandes fabricadas são mais facilmente analisadas com um dispositivo de reação controlada ou um modelo de massa do componente verificado.

Conciliar a massa calculada com a massa medida

Compare a massa total dos componentes com a massa medida da mesma configuração finalizada. Uma discrepância pode indicar a falta de um conjunto de cabos, a existência de peças duplicadas, uma densidade incorreta do material, um recorte contado duas vezes, um suporte não tarado ou uma opção instalada apenas numa fonte.

Defina a diferença aceitável em relação aos requisitos do projeto, a capacidade de escala, a fidelidade do modelo de massa e a sensibilidade da revisão posterior da articulação. Uma porta pequena de um compartimento e uma porta soldada de um compartimento de veículo podem exigir equipamentos e limites de incerteza diferentes.

Manter reunidos a revisão do desenho da porta, a revisão da lista de materiais (BOM), a configuração CAD, a data do cálculo e o estado da verificação física. Qualquer alteração no envidraçamento, nas hastes de fecho, no reforço, no isolamento ou no traçado dos cabos cria uma nova configuração de massa e exige que o registo CG seja novamente revisto.

Registe o resultado no esquema da porta

Coloque o resultado do CG ao lado de uma vista da porta que mostre a origem do sistema de coordenadas, as direções positivas, o eixo de rotação e a disposição dos componentes. O desenho deve permitir que outro engenheiro reconstrua o significado do número sem ter de adivinhar qual a aresta ou o estado do hardware que foi utilizado.

Campo	O que registar	Porque é que é importante
Configuração das portas	Revisão de desenhos, listas de materiais e configurações CAD	Impede que um valor CG antigo acompanhe uma montagem alterada.
Massa em movimento	Massa total, unidades e base empírica	Distingue os consumíveis calculados, os fornecidos e os medidos.
Definição de eixo	Linha central do pino instalado e direções positivas	Elimina a ambiguidade das coordenadas de cada componente.
CG horizontal	xCG a partir do eixo da dobradiça	Fornece o braço de alavanca para o caso de carga vertical da porta lateral.
Outras coordenadas	yCG e zCG quando for o caso	Conserva a distribuição completa da massa para análise posterior.
Verificação	CAD, roll-up em massa, verificação de reação ou outro método controlado	Mostra como o valor foi obtido e verificado fisicamente.
Estado de funcionamento	Acessórios instalados, cabos, fluidos e itens removíveis	Define o estado da porta representado pelo resultado.

Utilizar o resultado do CG na análise da carga na dobradiça

A massa verificada e o centro de gravidade determinam a localização da carga gravitacional; não determinam, porém, a forma como duas, três ou quatro dobradiças repartem as reações resultantes. O espaçamento entre os suportes, o alinhamento dos eixos, a construção das folhas e dos pinos, os elementos de fixação ou soldaduras, o reforço, a rigidez da porta e a flexibilidade da moldura continuam a definir o percurso da carga na instalação.

Incluir os dados relativos à massa e ao centro de gravidade na análise separada de espaçamento entre dobradiças e distribuição de carga em portas industriais de grande comprimento. Assim que o esquema de suporte estiver definido, avalie as interfaces de montagem, o ambiente, o ciclo de funcionamento, os batentes e espessura da folha da dobradiça de encaixe. O conjunto finalizado e a base de classificação indicada pelo fornecedor continuam a ser as referências definitivas para a homologação do modelo.

Envie à HTAN o esquema das dimensões da porta

Para uma revisão do modelo, envie o desenho da porta e a revisão, a massa total em movimento, a tabela de massas dos componentes, a definição do eixo da dobradiça, as coordenadas do centro de gravidade, a quantidade e as posições propostas para as dobradiças, as secções de montagem e qualquer registo de verificação física. A HTAN pode comparar esse conjunto de documentos com os relevantes opções de dobradiças para uso intensivo e identificar quaisquer dados de interface em falta antes da seleção das amostras.
