Werkzeuglose abhebbare Scharniere: 3-A vs. EHEDG Sanitation Leitfaden

In der Lebensmittel-, Molkerei-, Getränke- und Sanitärtechnik kann ein Scharnier zu einem Reinigungsproblem werden, wenn das Bedienpersonal nicht ohne weiteres an den Bereich hinter der Tür oder Platte herankommt. Ein feststehendes Scharnier mag bei der Installation akzeptabel aussehen, aber die tägliche Reinigung kann versteckte Risiken aufdecken: eingeschlossene Rückstände, schwer abwischbare Bereiche, Korrosion um den Stift, übersprungene Reinigungsschritte und längere Ausfallzeiten der Anlage.

Werkzeuglose Lift-Off-Scharniere für die tägliche Reinigung werden eingesetzt, wenn Türen, Abdeckungen oder Zugangsklappen zur Reinigung schnell und ohne lose Werkzeuge entfernt werden müssen. Das Ziel ist nicht nur eine schnellere Entfernung. Das Ziel ist es, die Reinigungsaufgabe wiederholbar, überprüfbar und realistisch für das Personal zu machen, das mit täglichen Reinigungsplänen arbeitet.

Dieser Leitfaden konzentriert sich auf eine bestimmte Entscheidung: wann bei einem Sanitärausstattungsprojekt ein werkzeugloses abhebbares Scharnier verwendet werden sollte und wie sich die Erwartungen der 3-A oder EHEDG auf die Auswahl des Scharniers, die Dokumentation, die Überprüfung der Reinigungsfähigkeit und die Zulassung des Lieferanten auswirken können. Er ersetzt nicht den umfassenderen Designprozess für hygienische Anlagen oder eine vollständige Zertifizierungsprüfung.

Die tägliche Reinigung ist nur ein Teil der Auswahl der Sanitärtechnik. Wenn das Projekt auch die Exposition gegenüber Waschmitteln, Reinigungsrückständen, die Kontrolle von Schmiermitteln und den Zugang zur Produktion über die gesamte Maschine umfasst, ist die Auswahl der Geräte umfassender. lebensmittelverarbeitende anlagen scharnier auswahl sollten vor der endgültigen Genehmigung überprüft werden. Wenn die Ausrüstung in einem ISO-klassifizierten Reinraum und nicht in einer Lebensmittelproduktionslinie installiert wird, muss die Scharnierführung für Reinraumschränke deckt die Anforderungen an den werkzeuglosen Zugang zu Schränken mit kontrollierter Umgebung ab, die einer anderen Reinigungslogik folgen als die alltägliche Reinigung von Lebensmittelausrüstungen.

Warum die tägliche Hygiene die Scharnierentscheidung ändert

Ein Scharnier, das an einem Trockengeräteschrank verwendet wird, muss nicht dieselben Anforderungen erfüllen wie ein Scharnier an einer Tür, die jeden Tag ausgebaut, gereinigt, inspiziert und wieder eingebaut werden muss. Bei Sanitäranlagen muss das Scharnier sowohl die mechanische Leistung als auch die sanitären Abläufe unterstützen.

Wenn das Scharnier schwer zu entfernen ist, ein Werkzeug benötigt wird, sich Rückstände hinter dem Montageblatt festsetzen oder der Wiedereinbau schwierig ist, verbringen die Mitarbeiter möglicherweise mehr Zeit mit der Reinigung oder lassen den Entnahmeschritt ganz aus. Das macht aus einer kleinen Hardware-Entscheidung ein Hygienerisiko.

Für OEM-Ingenieure und Werksteams sollte die erste Frage nicht lauten: "Ist dieses Scharnier ausbaubar?" Die bessere Frage lautet: "Kann das Sanierungsteam dieses Scharnier konsequent ausbauen, reinigen, inspizieren und wieder einbauen, ohne die Tür zu beschädigen, Teile zu verlieren oder die Ausfallzeit zu verlängern?"

Die Versagenskette: Festes Scharnier → Versteckter Rückstand → Reinigungsverzögerung

Die Fehlerkette beginnt meist mit dem Zugang. Ein festes Scharnier oder ein schlecht konstruiertes abnehmbares Scharnier kann einen verborgenen Bereich hinter der Tür, um den Bolzen herum oder zwischen dem Scharnierblatt und der Platte bilden. Wenn die Bediener diesen Bereich nicht leicht erreichen können, können nach der Reinigung Rückstände und Feuchtigkeit zurückbleiben.

Das Problem kann dann durch den Arbeitsablauf der Geräte wandern:

• Der Scharnierbereich ist bei der täglichen Reinigung schwer zugänglich.
• Die Bediener verbringen zusätzliche Zeit mit der Reinigung oder überspringen die vollständige Entfernung.
• Rückstände, Feuchtigkeit oder Reinigungschemikalien bleiben im Bereich des Scharniers zurück.
• Im Laufe der Zeit treten Korrosion, Fleckenbildung, Abnutzung oder schwer zu inspizierende Lücken auf.
• Die Reinigungszeit nimmt zu, die Inspektionssicherheit sinkt, und die Wartungsarbeiten werden häufiger.

Ein werkzeuglos abhebbares Scharnier kann dieses Risiko nur dann verringern, wenn die Konstruktion wirklich einfach zu entfernen, zu reinigen und wieder anzubringen ist. Wenn die Entfernung Gewalt erfordert, lose Teile entstehen oder die Ausrichtung der Tür nach dem Wiedereinbau verändert wird, kann das Scharnier ein anderes Wartungsproblem verursachen.

Wo 3-A und EHEDG die Scharnierauswahl beeinflussen

3-A und EHEDG werden häufig als hygienische Designreferenzen oder Zertifizierungserwartungen bei Projekten für Sanitäranlagen verwendet. Die genauen Anforderungen hängen vom Gerätetyp, der Kundenspezifikation, dem Markt, dem Zertifizierungsumfang und davon ab, ob das Scharnier Teil eines produktberührten oder nicht produktberührten Bereichs ist. Die Hygienedesign-Grundlagen, die beiden Rahmenwerken zugrunde liegen - Entleerbarkeit, reinigbare Geometrie und Vermeidung von Toträumen - werden in den öffentlich referenzierten EHEDG-Grundsätze zur hygienischen Gestaltung (Leitlinie 8)Dies ist eine nützliche Grundlage, bevor ein bestimmtes Scharnier geprüft wird.

Bei der Auswahl von Scharnieren ist der praktische Unterschied nicht nur "USA gegen Europa". Einkäufer sollten sich darauf konzentrieren, was das Projekt beweisen muss: hygienisches Design, Reinigungsfähigkeit, Inspektionsfähigkeit, Dokumentation und Zugang für den Bediener. Ein Scharnier, das auf einer Zeichnung hygienisch aussieht, kann bei der täglichen Reinigung durch den Benutzer dennoch versagen, wenn es schwer zu entfernen ist oder versteckte Rückstände hinterlässt.

Am sichersten ist es, den Kunden oder die Zertifizierungsstelle zu fragen, welche Nachweise für das jeweilige Gerät erforderlich sind. Gehen Sie nicht davon aus, dass ein allgemeines Etikett mit der Aufschrift "hygienisches Scharnier" für ein Sanitärausstattungsprojekt ausreichend ist.

Was OEM-Käufer vor der Genehmigung überprüfen sollten

Bei der Zulassung von werkzeuglos abhebbaren Scharnieren sollte man sich auf den tatsächlichen Reinigungsablauf konzentrieren. Ein Scharnier, das sich bei einer Verkaufsvorführung leicht abnehmen lässt, kann in der Produktion dennoch versagen, wenn es nach der Installation klemmt, Rückstände hinter der Montageplatte zurückbleiben oder eine sorgfältige Ausrichtung erfordert, die das Personal nicht jeden Tag wiederholen kann.

Wenn das Projekt nur einen allgemeinen Mechanismus für abnehmbare Türen benötigt, kann der Standard Auswahl der abhebbaren Scharniere Prozess kann ausreichend sein. Wird die Tür im Rahmen eines validierten oder täglichen Reinigungsprozesses entfernt, muss auch das Scharnier auf Reinigungszugang, Rückstandskontrolle, Materialverträglichkeit und Wiederholbarkeit durch den Bediener überprüft werden.

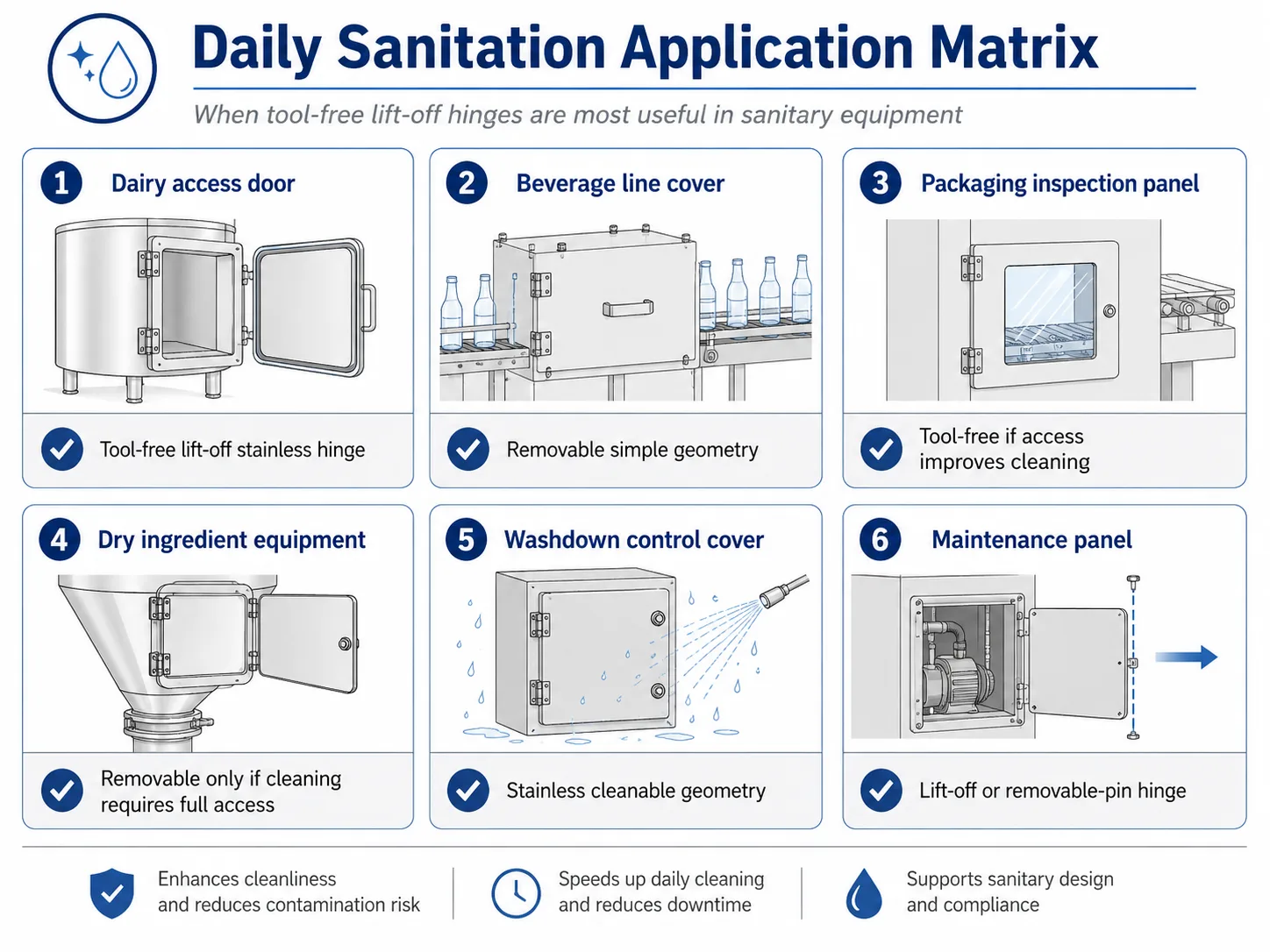

Tägliche Sanitäranwendungsmatrix

Die nachstehende Tabelle hilft bei der Unterscheidung zwischen Anwendungen, bei denen werkzeuglose abhebbare Scharniere sehr nützlich sind, und solchen, bei denen ein festes oder halb abnehmbares Scharnier noch akzeptabel sein kann.

Lebensmittel-, Molkerei-, Getränke- und pharmazeutische Anwendungen können alle reinigungsfähige Hardware erfordern, aber der Kontext der Einhaltung von Vorschriften ist nicht derselbe. Wenn es sich bei dem Projekt in erster Linie um eine pharmazeutische oder reinraumtechnische Anwendung handelt, Auswahl der Scharniere für pharmazeutische Geräte sollten gesondert geprüft werden, da sich die Desinfektionsmittelexposition, die Auditsprache und die Erwartungen an die Reinigbarkeit der Schränke von der Hygiene der Lebensmittelausrüstung unterscheiden können.

Häufige Fehler bei der Wahl von werkzeuglosen abhebbaren Scharnieren

Fehler 1: Annahme, dass abnehmbar gleichbedeutend mit hygienisch ist

Ein Scharnier kann abnehmbar, aber dennoch schwer zu reinigen sein. Wenn die Scharnierblätter, der Stiftbereich, die Befestigungslöcher oder die Anschlagflächen versteckte Rückstandszonen bilden, ist das werkzeuglose Entfernen allein keine Lösung für das Reinigungsproblem.

Fehler 2: Ignorieren des Bedienerverhaltens

Wenn die Tür schwer, umständlich oder schwer wieder einzubauen ist, werden die Reinigungsteams sie vielleicht nicht jeden Tag ausbauen. Ein hygienisches Design muss für die Menschen funktionieren, die die Reinigungsarbeiten durchführen, nicht nur für den Ingenieur, der das Scharnier ausgewählt hat.

Fehler 3: Unklare materielle Behauptungen

"Rostfreier Stahl" ist als Kaufspezifikation nicht ausreichend. Die Käufer sollten die Edelstahlqualität, die Oberflächenbeschaffenheit, die Kompatibilität der Befestigungsmittel und die voraussichtliche Reinigungsumgebung bestätigen, bevor sie das Scharniermuster genehmigen.

In feuchten oder chemisch zu reinigenden Umgebungen sollten Scharniere aus rostfreiem Stahl dennoch auf Risse, eingeschlossene Feuchtigkeit und die Kompatibilität der Befestigungselemente überprüft werden. Käufer sollten verstehen warum Scharniere aus rostfreiem Stahl trotzdem korrodieren können bevor Sie annehmen, dass rostfreies Material allein für die tägliche Hygiene ausreicht.

Fehler 4: Ausrichtung der Neuinstallation übersehen

Nachdem eine Tür zur Reinigung abgehoben wurde, muss sie wieder in die richtige Position gebracht werden. Eine unzureichende Wiederholbarkeit des Wiedereinbaus kann zu Problemen mit den Verriegelungen, Reibung, Dichtungslücken oder Frustration des Bedieners bei jedem Reinigungszyklus führen.

Fehler 5: 3-A oder EHEDG als ein einfaches Etikett zu behandeln

Ein Etikett oder eine Angabe allein reicht nicht aus. Käufer sollten den Zertifizierungsumfang, den Ausstattungskontext, die Dokumentation, das Material, die Oberflächenbeschaffenheit und die Frage bestätigen, ob das Scharnierdesign das tatsächliche Sanierungsverfahren vor Ort unterstützt.

Was Sie einem Scharnierlieferanten vor der Auswahl schicken sollten

Um das richtige werkzeuglose Aushebescharnier empfehlen zu können, muss der Lieferant sowohl die Konstruktion der Anlage als auch das Hygieneverfahren verstehen. Eine einfache Anfrage nach einem "hygienischen abhebbaren Scharnier" ist in der Regel nicht ausreichend.

• Gerätetyp: Molkerei-, Getränke-, Verpackungs-, Abwasch-, Trockenzutaten- oder Sanitäreinrichtung
• Größe, Gewicht und Häufigkeit des Entfernens von Türen oder Abdeckungen
• Reinigungsmethode: Abwischen, Abwaschen, manuelle Entfernung oder validiertes Reinigungsverfahren
• Reinigungschemikalien oder sanitäre Umgebung, falls bekannt
• Geforderte Markt- oder Kundenerwartung: 3-A, EHEDG, interner Hygienestandard oder käuferspezifische Spezifikation
• Erforderliche Edelstahlsorte und Oberflächengüte, falls bereits angegeben
• ob der Scharnierbereich produktberührend, spritzwassergefährdet oder nicht produktberührend ist
• Notwendigkeit der Kontrolle loser Teile während des Ausbaus
• Erforderliche Dokumentation: Zeichnung, Materialzertifikat, Oberflächenbeschreibung oder Nachweis der Reinigungsfähigkeit
• Einbaubedingungen, Freiräume und Anforderungen an die Ausrichtung beim Wiedereinbau

Die Angabe dieser Details hilft dem Lieferanten, ein Scharnier zu empfehlen, das die eigentliche Reinigungsaufgabe unterstützt, anstatt ein allgemeines, abnehmbares Scharnier anzubieten, das möglicherweise nicht den Reinigungsanforderungen des Geräts entspricht.

Abschließende Empfehlung

Verwenden Sie werkzeuglose Lift-Off-Scharniere, wenn die tägliche Hygiene einen schnellen, wiederholbaren Zugang hinter Türen, Abdeckungen oder Verkleidungen erfordert. Das Scharnier sollte leicht abnehmbar, leicht zu reinigen, leicht zu inspizieren und leicht wieder anzubringen sein, ohne die Türausrichtung zu verändern oder das Risiko loser Teile zu verursachen.

Verlassen Sie sich bei 3-A- oder EHEDG-bezogenen Projekten nicht auf generische Angaben. Bestätigen Sie die tatsächlichen Anforderungen des Projekts, den Umfang der Zertifizierung, die Erwartungen an die Dokumentation, die Materialqualität, die Oberflächenbeschaffenheit und den Reinigungsprozess. Das beste Scharnier ist nicht einfach das am hygienischsten aussehende Design. Das beste Scharnier ist nicht nur das hygienischste Design, sondern auch dasjenige, das von den Reinigungsteams jeden Tag korrekt verwendet werden kann, während es gleichzeitig die Zuverlässigkeit der Anlage und die Zustimmung des Kunden gewährleistet.
