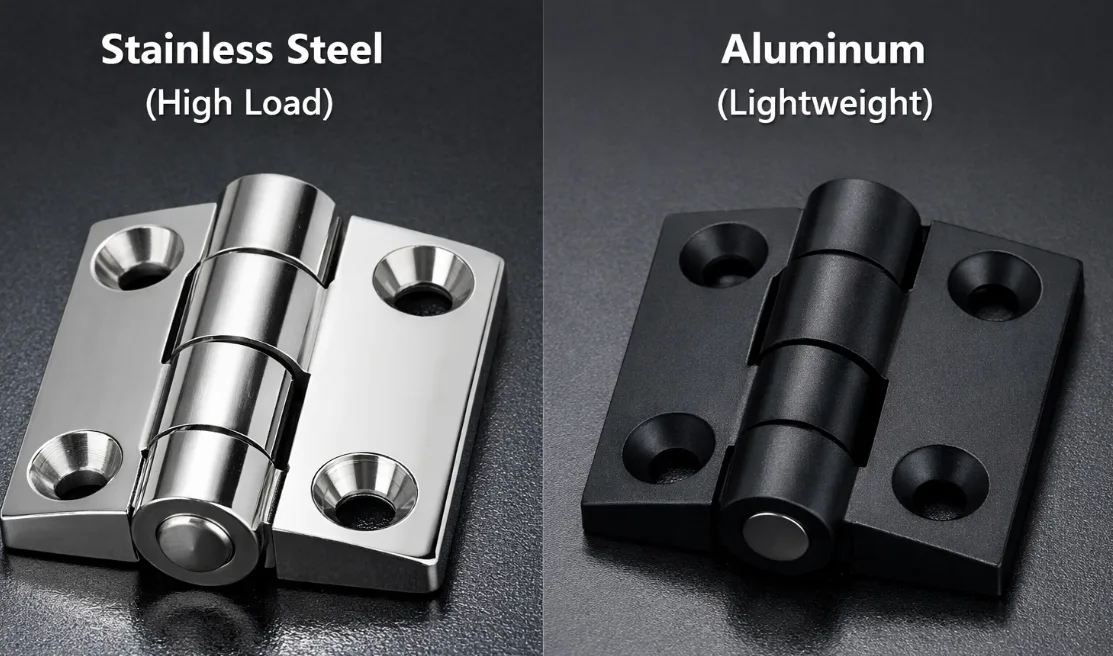

Charnières en acier inoxydable ou en aluminium pour les équipements soumis à un lavage à haute pression

Pour les équipements destinés à un usage en milieu sec, en extérieur, en chambre froide, à usage médical ou à d'autres fins qui ne font pas l'objet de ce processus de lavage, revenez à la Solutions de charnières industrielles par application au lieu de transposer cette décision importante dans un autre contexte.

Commencez par la recette de lavage, pas par le métal

Le terme « lavage » peut désigner soit un simple rinçage occasionnel à l’eau sous basse pression, soit un cycle répété de nettoyage à chaud comprenant un détergent, un désinfectant, un temps de contact, un brossage mécanique et un rinçage final. Ces deux procédures n’impliquent pas la même exposition aux substances. Une décision relative aux substances prise sur la base du mot mouillé ou sur la seule base de l'indice de protection est insuffisante.

Consignez la procédure à suivre au niveau de la charnière, et pas seulement les consignes de nettoyage applicables à l'ensemble de la machine. La charnière peut se trouver sous un jet de pulvérisation, à côté d'un générateur de mousse chimique, derrière un écran qui sèche lentement ou à proximité d'une surface de traitement chaude. Elle peut être exposée à des écoulements concentrés même si elle n'est pas directement aspergée.

La charnière est un empilement de matériaux

Une charnière qualifiée d’« inox » ou d’« aluminium » peut ne concerner que les vantaux. L’axe, l’articulation, les bagues, les rondelles de butée, les éléments de fixation, les entretoises, les ressorts, la lubrification, le frein-filet et la structure de montage peuvent tous réagir différemment à un même lavage.

Cette distinction est importante car la corrosion commence souvent au niveau d’une interface plutôt que sur la grande surface exposée. L'eau s'infiltre dans l'espace annulaire autour d'une goupille, dans le joint situé sous une rondelle, dans l'interstice entre un vantail et le cadre, ou sur la surface fraîchement découpée d'un trou anodisé. Le vantail visible peut encore sembler en bon état alors que le frottement au niveau des joints, la précontrainte des fixations, l'alignement de la porte ou l'adhérence du revêtement sont en train de changer.

Les vantaux de charnière visibles ne constituent qu'une partie du système installé. Les goupilles, les fixations, les interfaces de montage, les joints de porte et les matériaux des équipements environnants doivent être examinés en tenant compte des mêmes risques liés au nettoyage.

Pour comparer les fournisseurs, demandez une nomenclature ou une déclaration des matériaux contrôlés pour l'échantillon testé. Un certificat sur papier seul ne permet pas d'identifier le système de protection anticorrosion installé.

La goupille, la douille et le lubrifiant peuvent primer sur le choix des ressorts à lames

Ce mécanisme transforme un problème statique lié au matériau en un problème d'interface dynamique. Les projections peuvent éliminer ou diluer le lubrifiant, entraîner des particules dans l'interstice du roulement et mouiller à plusieurs reprises les nouvelles traces d'usure. Si le frottement augmente, l'opérateur peut ressentir un grippage avant même qu'une corrosion importante ne soit visible. Si le roulement se détériore, le jeu de la porte peut s'accroître alors que les vantaux semblent encore en bon état.

Dans une conception en aluminium, l’usure d’un alésage anodisé peut mettre à nu le matériau de base à l’endroit même où une goupille de nature différente entre en contact avec du liquide retenu. Dans une conception en acier inoxydable, un couple de glissement inadapté ou une perte de lubrification peut accentuer le rayage ou l’usure adhésive. Une douille en polymère peut interrompre le contact métallique, mais uniquement si ses propriétés en matière de résistance aux détergents, de gonflement, de compression, de température et d'usure sont compatibles avec le projet. Ce ne sont pas là des raisons de privilégier automatiquement un matériau de lame en particulier ; ce sont des raisons de définir et de tester l'ensemble de pivotage réel.

Les mesures initiales et celles effectuées après exposition doivent donc porter sur les caractéristiques fonctionnelles que la charnière doit conserver : force d'ouverture ou couple, le cas échéant, jeu, déplacement axial, rugosité auditive ou tactile, ainsi que tout signe de migration ou de perte de lubrifiant. Les limites d'acceptation doivent être déterminées en fonction des exigences de l'équipement et de l'échantillon homologué, et non à partir d'un tableau générique des matériaux.

C'est là que l'acier inoxydable fait la différence

L'acier inoxydable tire sa résistance à la corrosion d'un film de passivation de surface plutôt que d'un revêtement barrière appliqué séparément. Cela lui confère un avantage pratique important au niveau d'une charnière : les déformations normales, les petites rayures et les arêtes exposées ne laissent pas automatiquement apparaître un matériau de base complètement différent. Cette caractéristique est précieuse lorsque le mouvement de pivotement, le contact avec des outils, les manipulations répétées ou un nettoyage abrasif rendent impossible la préservation d'une finition parfaite.

Il n'est toutefois pas à l'abri de la corrosion. Les produits contenant des chlorures, les résidus acides, les températures élevées, les temps de contact prolongés, un rinçage insuffisant, la contamination de surface et les interstices privés d'oxygène peuvent compromettre l'état de passivation local. Recommandations de World Stainless pour les installations industrielles en milieu humide identifie la teneur en chlorure comme un facteur déterminant dans la corrosion par piqûres et la corrosion interstitielle, et insiste sur l'importance du choix d'une nuance appropriée et d'un drainage adéquat. Les implications pour une charnière sont évidentes : les interstices cachés au niveau de la rondelle et de l'articulation méritent davantage d'attention que la large surface exposée.

Les articles 304 et 316 constituent des directives, et non des autorisations automatiques

L'acier inoxydable de la famille 316 offre généralement une meilleure résistance que celui de la famille 304 face à la corrosion localisée induite par les chlorures, en raison de sa composition en éléments d'alliage. Cela ne garantit toutefois pas la compatibilité avec tous les désinfectants, toutes les concentrations, toutes les températures, tous les procédés de fabrication ou toutes les fissures. La nuance demandée, la forme du produit, la finition, l'état des soudures, les éléments de fixation et le nettoyage après fabrication doivent correspondre à l'échantillon validé.

Lorsqu'une charnière en inox déjà installée présente des taches, des piqûres ou de la rouille à certains endroits, la tâche ne consiste plus à choisir le matériau, mais à identifier la cause profonde du problème. Consultez le guide dédié sur Pourquoi les charnières en acier inoxydable se corrodent-elles quand même ? plutôt que de partir du principe qu'une mise à niveau du système permettra de résoudre les problèmes de contamination, de résidus chimiques ou d'incompatibilité matérielle.

L'aluminium nécessite une finition intacte et conforme aux spécifications

L'aluminium permet de réduire la masse des charnières et peut être extrudé ou usiné en profilés qui concentrent le matériau là où la rigidité est nécessaire. Son oxyde naturel offre une certaine protection, et l'anodisation permet d'obtenir une surface plus dure et plus résistante à la corrosion. Ces avantages font de l'aluminium un choix technique valable pour les applications nécessitant un lavage contrôlé — et non un simple substitut dont l'utilisation ne devrait pas être approuvée sur la seule base de sa densité.

La finition doit être considérée comme une exigence fonctionnelle. Le terme « anodisé » ne précise ni le type de procédé, ni la classe d'épaisseur, ni le traitement d'étanchéité, ni les limites d'aspect, ni les marques de support ou de contact, ni les zones masquées, ni l'état après usinage. Le Conseil des entreprises d'anodisation de l'aluminium Il souligne que la concentration du produit nettoyant, la durée d'exposition, la température et un rinçage immédiat ont une incidence sur le résultat, et déconseille l'utilisation de produits nettoyants acides ou alcalins agressifs. Sur les charnières des équipements, les zones les plus révélatrices sont souvent les bords, les trous, les logements de fixation, les parties moulées et les articulations, où le mouvement peut polir ou endommager la surface.

L'ordre de dessin modifie le résultat

Un trou usiné après l'anodisation présente une surface différente de celle d'un trou usiné avant la finition finale. Une vis à tête fraisée peut endommager localement le revêtement. Enfoncer une goupille dure dans un alésage revêtu peut endommager le bord d’entrée. Le formage de pièces préfinies peut créer des microfissures. Aucun de ces détails n’est visible dans le menu déroulant des matériaux intitulé « aluminium ».

L'aluminium constitue un choix plus judicieux lorsque la compatibilité des produits de lavage est avérée, que la finition peut rester homogène sur les zones exposées et usinées, que la présence de liquide stagnant est évitée et que l'ensemble complet résiste au cycle de nettoyage réel. Si l’on doit s’attendre à la présence de produits chimiques agressifs, à une abrasion inévitable, à l’utilisation d’outils d’entretien non contrôlés ou à la persistance de fissures humides, le niveau de contrôle du processus nécessaire pour protéger l’aluminium peut l’emporter sur son avantage en termes de masse.

Une enveloppe identique ne signifie pas une structure identique

Une comparaison des matériaux peut s'avérer trompeuse lorsque deux charnières sont contraintes d'avoir la même épaisseur de vantail, la même taille de pivot, le même diamètre d'axe et le même schéma de fixation. Les modèles en acier inoxydable et en aluminium peuvent nécessiter des sections transversales différentes pour offrir une rigidité, une résistance aux contraintes, un engagement fileté, une résistance à la déformation et une durabilité comparables.

Une densité de matériau plus faible peut réduire la masse, mais le gain obtenu dépend de la géométrie. Un vantail en aluminium plus épais, une longueur d'appui plus importante, une zone de fixation renforcée, une goupille plus grosse ou une fixation supplémentaire peuvent annuler une partie de l'avantage théorique. À l'inverse, reproduire en aluminium une géométrie fine en acier inoxydable peut accroître la flexion de la lame, l'allongement des trous, la déformation de la charnière ou le mouvement de la porte, même lorsque la charge statique semble modeste.

L'homologation structurelle doit donc tenir compte de la masse réelle de la porte ou du couvercle, de la distance par rapport au centre de gravité, de l'espacement des charnières, de l'amplitude d'ouverture, des butées, des charges dynamiques, de la réaction du joint ou du loquet, du nombre de cycles prévu et du support de montage. Cet article ne calcule pas la taille requise des charnières, car ces paramètres dépendent spécifiquement de l'équipement concerné. La comparaison n’est valable que lorsque chaque candidat présente une géométrie crédible pour la même sollicitation mécanique.

Le mélange des métaux fait peser le risque sur les éléments de fixation

Le simple contact ne suffit pas à provoquer une corrosion galvanique. Les métaux doivent être reliés électriquement et mis en pont par un liquide conducteur d'électricité. Dans les équipements soumis à un lavage à grande eau, la présence de résidus de produit nettoyant ou d'eau de rinçage peut constituer ce chemin. Une configuration courante consiste à placer une fixation ou une goupille en inox contre une lame ou un cadre en aluminium ; le composant en inox peut rester visuellement inchangé tandis que la corrosion se concentre sur l’aluminium exposé autour d’un trou, sous une rondelle ou à côté d’une finition endommagée.

La gravité dépend également de la composition chimique du liquide, de la durée d'exposition à l'humidité, de la différence de potentiel et du rapport de surface exposée. Guide de fabrication World Stainless explique que l'attaque galvanique du métal le plus actif s'intensifie à mesure que la surface exposée du métal le plus noble augmente par rapport à celle-ci. Un petit défaut d'aluminium à nu relié à une surface en acier inoxydable plus étendue présente donc moins d'avantages que ne le laissent supposer les noms des matériaux pris isolément.

L'isolation électrique permet de réduire le contact direct métal contre métal, mais une rondelle isolante ne constitue pas à elle seule une solution complète. La tige de la vis, le filetage, le fraisage, la goupille, l'entretoise ou un revêtement endommagé peuvent toujours créer un pont entre les matériaux. Les pièces d'isolation doivent également être compatibles avec le processus de lavage en termes de résistance aux produits chimiques, à la température, à la déformation rémanente après compression et à l'usure.

• Répertoriez toutes les paires de pièces métalliques présentes sur le vantail, la gâche, le roulement, la fixation, la rondelle, le cadre et la porte.
• Indiquez où l'eau peut entrer en contact avec ces métaux une fois l'assemblage terminé.
• Considérez les manchons, les rondelles, les produits d'étanchéité, les revêtements ou les choix de fixations compatibles comme des pièces soumises à des spécifications précises, et non comme des préférences de l'installateur.
• Vérifiez l'état de l'interface isolée après les cycles mécaniques ; les mouvements peuvent endommager les revêtements ou déplacer une rondelle.
• Veillez à ce que le système de drainage reste dégagé. Un joint qui semble étanche, mais qui laisse passer le liquide sans pouvoir l’évacuer, peut s’avérer plus problématique qu’un interstice que l’on peut inspecter.

Le drainage peut remettre en cause une décision importante

Un ensemble en aluminium bien drainé et accessible à l'inspection peut offrir des performances plus prévisibles qu'un ensemble en acier inoxydable, dont la résistance nominale est supérieure, mais qui retient les concentrés de produit nettoyant. Le choix du matériau ne peut pas compenser la présence d'une poche horizontale, d'un jeu de montage aveugle, d'un renflement orienté vers le haut, d'un bord de joint absorbant ou d'un chevauchement non étanche qui reste humide entre deux quarts de travail.

Au niveau de la zone de charnière, vérifiez l'équipement dans sa position d'installation et sur toute sa course d'ouverture. Une porte qui s'écoule lorsqu'elle est fermée peut diriger l'eau vers l'articulation lorsqu'elle est ouverte pour le nettoyage. Un cache-charnière peut bloquer les jets directs tout en retenant la mousse derrière lui. Un panneau amovible peut exposer des arêtes vives ou non finies pendant la désinfection. Il s'agit là de questions de géométrie, et non de propriétés des alliages.

Pour les équipements destinés à entrer en contact avec les aliments ou utilisés dans le cadre de processus hygiéniques, la conception ne se limite pas à cette comparaison des matériaux, mais porte également sur la maîtrise des résidus, les filetages exposés, la facilité de nettoyage, l'accès pour les opérations d'assainissement et les exigences spécifiques à l'usine. Confiez cette tâche au guide de lavage des charnières pour l'industrie alimentaire; ne considérez pas le fait qu'un test soit réussi dans cette comparaison comme une validation de la conception hygiénique.

Testez le cycle de nettoyage auquel la charnière sera réellement soumise

Les certificats de matériaux et les fiches techniques de revêtement indiquent ce qui a été fourni. Ils ne prouvent pas que la charnière assemblée restera fonctionnelle après une exposition répétée au produit de nettoyage utilisé dans le cadre du projet. Une séquence de validation efficace associe l'exposition aux conditions environnementales à un fonctionnement mécanique, de sorte que les nouvelles surfaces d'usure, les dommages au revêtement et les traces de liquide apparaissent tels qu'ils se présenteraient en conditions réelles d'utilisation.

1. Figer la comparaison. Identifiez les caractéristiques des échantillons en acier inoxydable et en aluminium, notamment la forme des lames, les goupilles, les éléments de fixation, les bagues, le lubrifiant, la finition, le support de montage et le procédé d'assemblage.
2. Mesurer une valeur de référence. Noter la force d'ouverture ou le couple, le cas échéant, le jeu, la position de la porte, l'état visuel, l'état du revêtement et les cotes critiques convenues. Appliquer les limites d'acceptation spécifiques au projet.
3. Appliquer des cycles mécaniques. Testez la charnière en appliquant l'angle et la charge réels. Tenez compte des butées, des loquets, des joints et des fixations de fabrication lorsqu'ils influent sur le chemin de charge.
4. Lancez le cycle de lavage défini. Utilisez le produit nettoyant homologué en respectant la concentration, la température, le temps de contact, la direction de pulvérisation, les conditions de rinçage et de séchage spécifiés. N'ajoutez une situation imprévue convenue séparément que si celle-ci correspond à un événement plausible.
5. Répétez dans un ordre réaliste. Alternez les phases de fonctionnement et de nettoyage plutôt que de vous contenter d'exposer un échantillon cosmétique intact. La séquence doit reproduire les mêmes conditions d'usure et d'interfaces humides que celles auxquelles sera soumise la charnière une fois installée.
6. Inspecter les dommages liés au fonctionnement et à l'emplacement. Vérifiez les grandes surfaces, les bords, les alésages, les articulations, les sièges de fixation, les points de jonction du châssis, les pièces d'isolation, l'état du lubrifiant, les grippages, le jeu et l'alignement des portes.
7. Consigner la décision. Associez les observations à l'identité de l'échantillon et vérifiez les résultats. Ne transformez pas une impression visuelle non calibrée en une conclusion universelle de type « conforme/non conforme ».

La norme ASTM B117 constitue un élément de preuve, et non une simulation de lavage.

ASTM B117 définit l'appareillage, la procédure et les conditions applicables à un essai en milieu de brouillard salin. Son champ d'application ne prescrit ni l'échantillon à tester, ni la durée d'exposition, ni l'interprétation des résultats. Un rapport B117 peut servir de référence pour le contrôle du processus de revêtement ou pour les spécifications d’un projet lorsque l’échantillon, la durée, la préparation et les critères d’acceptation ont été convenus. Il ne démontre pas en soi la résistance à un nettoyant alcalin breveté, aux cycles de désinfection, aux projections, au lessivage des lubrifiants, à l’usure mécanique ou aux résidus piégés.

Si l'exposition au brouillard salin est pertinente pour le projet, conservez-la dans un seul fil de traçabilité et exigez que le rapport identifie l'échantillon testé et sa version. Effectuez ensuite une séquence de lavage distincte sur la charnière complète. Ces deux essais répondent à des questions différentes.

Une vérification plus approfondie de l'adéquation, du fonctionnement, de la documentation et de la production peut être effectuée à l'aide de la liste de contrôle pour l'approbation des échantillons de charnières. Cette page se limite à comparer les deux systèmes de matériaux résistants au lavage à haute pression.

Charnières en acier inoxydable ou en aluminium : faites votre choix en vous appuyant sur des faits concrets

La comparaison finale doit être effectuée une fois que les deux candidats présentent une géométrie crédible et que les données relatives au lavage ont été enregistrées. Dans le tableau ci-dessous, le terme « préféré » désigne l’orientation de développement la plus justifiable — et non une validation automatique pour la production.

Indiquez la décision relative au lavage sur le plan

La décision ne sera validée que lorsque les équipes chargées des achats, de la production et de la qualité seront en mesure de reproduire l'assemblage validé. Ne transmettez que les exigences qui ont été approuvées et qui peuvent être vérifiées.

• Famille de matériaux des vantaux de charnières et nuance/alliage exacts, une fois approuvés
• État ou condition du matériau ayant une incidence sur le formage ou les performances structurelles
• Type de finition et attributs de finition contrôlée ; indiquer « À confirmer » pour les valeurs non encore définies
• Que les alésages, les fraisages, les filetages et les arêtes de coupe soient finis avant ou après l'usinage
• Goupille, douille, rondelle, élément de fixation, lubrifiant, produit d'étanchéité et matériaux d'isolation
• Matériau du cadre de montage et système d'isolation ou d'étanchéité requis
• Orientation du système de drainage et toute configuration susceptible de retenir l'eau
• Référence du produit de nettoyage, plage de concentration, température, temps de contact, rinçage, fréquence et perturbation avérée
• Méthode de validation mécanique et de validation par lavage, révision des échantillons et critères d'acceptation spécifiques au projet
• Justificatifs du fournisseur à fournir avec les échantillons et les lots de production

Ne copiez pas dans le dessin la durée d'un essai, la valeur de revêtement ou la limite d'acceptation provenant d'un article générique. Ces valeurs doivent provenir des spécifications techniques du constructeur d'équipement d'origine (OEM), du processus contrôlé du fournisseur de finition, des exigences applicables du client et des données de validation relatives à l'ensemble concerné.

Questions que se posent les ingénieurs avant de valider un échantillon

En ce qui concerne le choix entre des charnières en acier inoxydable et en aluminium, un choix justifiable doit s'appuyer sur un protocole de lavage bien défini, un assemblage complet et contrôlé, ainsi que sur des preuves de conformité issues de la charge réelle et de la séquence de nettoyage. Si l'un de ces trois éléments fait défaut, considérez cette décision comme provisoire.
