OEM용 웰드온 힌지 사양 | 하중, 용접성, 베어링

OEM 프로젝트에서 용접식 힌지는 일반적으로 내진동성, 구조적 연속성, 변조 방지 및 장기적인 신뢰성이 현장 제거 가능성보다 더 중요할 때 지정됩니다. 실제 엔지니어링 문제는 일반적으로 웰드온 힌지가 더 강한지 여부가 아니라 실제 용도에 맞는 하중 등급, 용접성, 베어링 구조, 부식 방지 및 설치 방법을 정의하는 방법입니다.

이 가이드는 OEM 구매자, 구조 엔지니어 및 산업용 하드웨어 사양을 정의하는 실용적인 방법을 필요로 하는 사람들을 위해 작성되었습니다. 용접식 경첩 견적, 소싱 및 제작 전에 미리 검토합니다. 고부하 애플리케이션에 중점을 두지만, 고장이 발생하면 비용이 많이 드는 보안 게이트, 운송 본체, 기계 인클로저 및 서비스 도어에도 동일한 논리가 적용됩니다.

OEM 구매자가 견적을 요청하기 전에 정의해야 할 사항

힌지 모델이나 공급업체를 비교하기 전에 이 6가지 프로젝트 변수를 명확하게 정의하세요:

• 도어 또는 패널 매스: 하드웨어 및 액세서리를 포함한 총 이동 질량.
• 폭과 레버 암: 도어 너비에 따라 굽힘 모멘트와 상단 힌지 하중이 달라집니다.
• 주기 빈도: 개방 빈도에 따라 표준 핀 접촉으로 충분한지 아니면 베어링이 필요한지 결정됩니다.
• 진동 심각도: 운송, 중장비 및 진동 장비에는 보다 견고한 마운팅 및 핀 아키텍처가 필요합니다.
• 환경 클래스: 실내 건조, 실외 날씨, 세척, 해안가 또는 부식성 조건은 합금 및 코팅 결정에 직접적인 영향을 미칩니다.
• 서비스 가능성 대 보안: 설계에 고정 핀, 리프트 오프 또는 그리스가 가능한 구조가 필요한지 여부를 조기에 결정합니다.

이러한 입력값이 고정되면 힌지 선택이 훨씬 더 일관되고 공급업체와의 논의가 더욱 생산적으로 이루어집니다.

웰드온 산업용 힌지란?

용접식 산업용 힌지는 미리 뚫은 장착 구멍 없이 금속 프레임과 리프에 직접 융합되도록 설계된 견고한 힌지입니다. 일반적으로 불릿 힌지, 배럴 힌지 또는 웰드온 피벗으로 분류됩니다. 주요 엔지니어링 장점은 용접을 통해 패스너 구멍을 뚫어 금속 기판을 약화시키는 대신 단면 무결성을 유지한다는 점입니다.

OEM 작업의 경우 가장 일반적인 구조 구성은 리프트오프/탈착식 핀, 그리스식, 베어링 또는 부싱 지원 설계입니다.

그림: OEM 금속 도어 및 인클로저 프로젝트에 사용되는 일반적인 용접식 힌지 아키텍처입니다.

특히 이동식 아키텍처가 고정식 구조보다 나은지 여부에 대한 설계 질문이 있는 경우 여기에서 비교를 확장하지 말고 전용 인클로저 결정 페이지를 검토하세요.

하중, 재료 및 베어링 결정

부하 계산 및 안전 계수

정적 도어 무게는 시작점일 뿐입니다. OEM 힌지 사이징은 도어 질량, 하드웨어 질량, 폭, 무게 중심, 힌지 간격, 충격 또는 오용 조건을 고려해야 합니다.

• 디자인 부하: (도어 질량 + 장착된 하드웨어) × 안전 계수.
• 업계 경험 법칙: 대부분의 산업용 도어 및 장비 패널에는 1.5 ~ 2.0의 안전 계수를 사용합니다.
• 간격 규칙: 수직 높이 30인치(약 750mm) 당 힌지 1개가 실용적인 시작점이며, 그 후 질량과 너비에 맞게 조정합니다.
• 벡터 로직: 넓은 문은 같은 질량의 좁은 문보다 상단 경첩에 훨씬 더 큰 굽힘 모멘트를 생성합니다.

응용 프로그램에 이미 균열, 용접 피로 또는 도어 처짐이 표시되는 경우 웰드온 힌지 고장 가이드 를 사용하여 로직 문제를 해결하세요.

야금 호환성

재료 호환성은 용접성과 장기적인 내구성 모두에 영향을 미칩니다.

• 탄소강에서 탄소강으로: 산업용 게이트, 기계 커버 및 운송 본체에 가장 일반적이고 경제적인 조합입니다.
• 스테인리스에서 스테인레스로: 내식성이 중요한 곳에서는 304가 선호되며, 304는 많은 산업 인테리어에 적합하고 316은 일반적으로 해양, 해안 또는 화학 환경에서 더 안전합니다.
• 이종 용접: 탄소강에서 스테인리스강으로 전환하는 경우 취성 및 갈바닉 위험을 줄이기 위해 전환 필러 선택과 엄격한 공정 제어가 필요할 수 있습니다.
• 알루미늄: 일반적으로 더 가벼운 운송 애플리케이션으로 제한되며 호환 가능한 합금 선택과 용접 기술이 필요합니다.

프로젝트에 결로, 식품 영역의 습기 또는 공격적인 세척이 포함되는 경우 환경을 다음과 비교하십시오. 콜드 스토리지 힌지 로직을 사용하여 합금과 마감을 마무리합니다.

베어링 및 핀 아키텍처

핀과 베어링 구조는 실제 개방력, 마모율, 유지보수 주기를 변화시킵니다.

• 강철과 강철의 접촉: 경량 또는 저주기 산업 서비스에 적합합니다.
• 청동 부싱 또는 니들 베어링: 사이클 빈도가 높고 원활한 작동이 필요한 경우 더 좋습니다.
• 추력 베어링: 수직 하중이 높고 디자인이 마찰과 개방 노력을 줄여야 할 때 선호됩니다.
• 고정 핀: 서비스 제거보다 변조 방지 기능이 더 중요한 경우에 가장 적합합니다.
• 리프트오프 핀: 패널을 정기적으로 제거해야 하는 경우 더 좋습니다.
• 그리스를 칠할 수 있는 핀: 오염을 세척하면 서비스 수명이 연장되는 마모성, 실외 또는 더러운 환경에 가장 적합합니다.

OEM 조달 체크리스트

RFQ 또는 PO를 발행하기 전에 구매 사양에 다음 매개변수가 표시되는지 확인하세요:

항목	중요한 이유	사양 언어 예시
도어 질량	드라이브 힌지 크기 및 수량	180kg 강철 출입문
도어 폭 / 레버 암	상단 힌지의 굽힘 모멘트에 영향을 미칩니다.	잎 너비 900mm
주기 빈도	베어링 요구 사항 결정	하루 20개 열기
프레임 및 잎 소재	용접성 및 필러 선택에 영향을 미칩니다.	탄소강 프레임과 잎
환경 클래스	합금 및 코팅 선택에 영향을 미칩니다.	ISO 12944 C4 실외 환경
핀 아키텍처	서비스 가능성 및 보안에 영향을 미침	고정 핀 구조
베어링 유형	마모 및 개봉 노력에 영향을 미칩니다.	청동 부싱 필요
용접 후 보호	부식으로부터 HAZ 보호	용접 후 아연이 풍부한 프라이머

일반적인 OEM 사용 사례

• 무거운 강철 출입문: 높은 굽힘 모멘트와 구조적 연속성이 중요한 곳입니다.
• 보안 게이트 및 울타리가 있는 인클로저: 변조 방지와 영구적인 장착이 중요한 경우.
• 폐기물 용기 및 운반용기: 충격, 진동, 충격 부하가 심한 곳입니다.
• 광업 및 농업 기계: 먼지, 진흙, 세척 및 오염으로 인해 그리스가 필요하거나 밀폐된 설계가 필요한 경우.
• 기계 및 산업 장비 인클로저: 유지 관리 전략에 따라 고정형 또는 리프트오프 아키텍처를 선호할지 결정합니다.

그림: 둥근 기둥, 튜브 및 비표준 프로파일로 인해 볼트 패턴이 비현실적인 경우 용접식 경첩이 선호되는 경우가 많습니다.

웰드온과 볼트온: 차이가 중요한 경우

OEM 팀에서 용접과 볼트 체결을 결정할 때는 보통 네 가지 질문으로 귀결됩니다:

• 조인트가 주기적으로 다시 조이지 않고도 진동에 견딜 수 있을 것으로 예상되나요?
• 설계가 현장 제거 가능성보다 구조적 연속성을 우선시합니까?
• 변조 방지가 중요합니까?
• 기판이 용접 호환 가능한 금속 프레임인가요?

대부분의 질문에 '그렇다'라고 답할 수 있는 경우 용접식 힌지가 일반적으로 승리합니다. 볼트 체결식 힌지는 현장 탈착성, 혼합 재료 어셈블리 또는 저숙련 설치가 더 중요한 경우에 여전히 유용합니다. 전체 엔지니어링 비교는 전용 용접식 대 볼트식 힌지 가이드.

제조 프로토콜: 설치 및 장애 예방

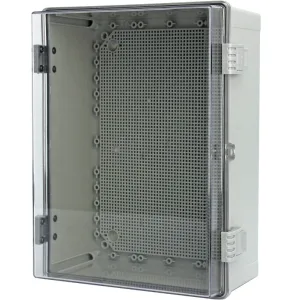

선형 정렬

힌지 축은 동심원을 유지해야 합니다. 작은 정렬 오차도 결합을 일으키고 개방력을 증가시키며 힌지 핀, 브래킷 영역 또는 용접 부위의 피로를 가속화합니다. 점착 용접을 사용하고, 최종 용접 전에 스윙 아크를 테스트하고, 전체 용접 전에 약간의 편차를 심링합니다.

용접 사이징 및 관통

압정 용접은 서비스 용접이 아닙니다. 효과적인 용접 길이와 필렛 크기는 힌지 플레이트 두께, 도어 하중 및 기판 강성에 따라 선택해야 합니다. 고강도 애플리케이션의 경우, 힌지 본체 자체는 적절하더라도 크기가 작은 짧은 용접은 현장 고장의 일반적인 근본 원인입니다.

그림: 크기가 작은 용접은 종종 힌지 본체보다 먼저 실패하기 때문에 용접 크기와 필렛-레그 가이드는 OEM 힌지 사양에서 매우 중요합니다.

열 관리 및 왜곡

용접 중에는 배럴의 열이 빠르게 이동합니다. 과도한 열은 내부 부싱을 손상시키고, 그리스를 저하시키며, 얇은 패널을 왜곡하거나 베어링 보조 모델의 성능을 저하시킬 수 있습니다. 더 얇은 어셈블리의 경우 스티치 용접, 히트싱크, 제어된 용접 순서가 필요한 경우가 많습니다.

용접 후 보호

용접 비드와 열 영향 영역은 용접 후 매우 취약합니다. 탄소강 버전은 일반적으로 즉각적인 프라이머 또는 코팅이 필요합니다. 스테인리스 스틸 경첩은 내식성을 회복하기 위해 용접 부위를 세척하고 패시베이션 처리해야 할 수 있습니다.

FAQ(기술 및 소싱)

결론

용접식 산업용 경첩은 독립형 카탈로그 품목이 아니라 전체 시스템 결정의 일부로 지정하는 것이 가장 좋습니다. 하중, 폭, 사이클 빈도, 환경 등급, 야금 호환성, 핀 아키텍처, 베어링 선택, 용접 후 보호 등이 모두 최종 조립품이 의도한 대로 작동하는지 여부에 영향을 미칩니다.

OEM 팀의 실질적인 목표는 단순히 "튼튼한 힌지"를 구입하는 것이 아닙니다. 올바르게 용접되고, 실제 작동 환경에서 견딜 수 있으며, 자산의 서비스 수명 동안 피할 수 있는 고장을 방지할 수 있는 힌지 시스템을 정의하는 것입니다.
