Lista de comprobación de planos de bisagras industriales para proyectos de fabricantes de equipo original (OEM)

Un plano de bisagra industrial puede indicar la longitud de la hoja, la distancia entre orificios, el material y el acabado, y aun así no definir la pieza que necesita el equipo. Puede que los orificios encajen, pero que la línea central del pasador tenga un desplazamiento incorrecto. El plano puede indicar «mantiene la posición», pero no especifica la dirección, el rango de ángulos ni el método de verificación. El modelo 3D puede mostrar una geometría, mientras que el PDF recoge otra revisión.

Una lista de comprobación para planos de bisagras industriales debería eliminar esas ambigüedades interpretativas antes de que se apruebe el plano. El proveedor debe saber qué especificaciones rigen el diseño, dónde se sitúa el eje funcional, cómo se fijan las hojas al equipo, qué movimiento se requiere, de qué materiales está compuesta la articulación y qué método de referencia verifica el requisito. El plano no es un folleto del producto. Es la definición controlada de la pieza.

Empieza por la interfaz de ensamblaje

No empieces por el contorno de una bisagra aislada. Empieza por la puerta, la tapa, la protección de la máquina, el marco de la carcasa, el panel de acceso o el soporte del equipo al que debe unirse la bisagra. La geometría de la bisagra debe adaptarse a las interfaces del conjunto, y no al revés.

Antes de dibujar la bisagra, define la cara de montaje principal, el borde de posicionamiento, la línea central del pasador requerida, la posición cerrada, la envolvente de apertura o extracción y las piezas que comparten el borde de la puerta. Incluye el pestillo, la junta, el cable, la cinta de conexión a tierra, el tope de apertura, el panel adyacente y la vía de acceso de mantenimiento, en la medida en que afecten a la bisagra.

Conjunto móvil: peso total, centro de gravedad, orientación, asa, ventana, soportes y herrajes incluidos.
Interfaz del lado de la puerta: material, espesor, refuerzo, superficie de montaje, borde de fijación, disposición de los orificios o de las soldaduras y acceso disponible para las herramientas.
Interfaz del lado del bastidor: material, espesor, refuerzo, superficie de montaje, brida de apertura, línea de junta y estructura adyacente.
Moción: rango de apertura, dirección de resistencia, posición de retención, responsabilidad de parada, dirección de retirada o comportamiento del resorte.
Medio ambiente: humedad, productos de limpieza, polvo, líquido refrigerante, sal, temperatura, vibraciones y exposición a la corrosión.
Condiciones del servicio: secuencia de instalación, método de sustitución, piezas desmontables, herrajes que deben conservarse y espacio libre de acceso.

Si en el proyecto aún no se ha decidido si se necesita una pieza estándar o un plano con control personalizado, resuelve primero esa cuestión con el Elección entre bisagras estándar o a medida. Este artículo comienza cuando el fabricante de equipos originales (OEM) está listo para controlar la definición de la bisagra.

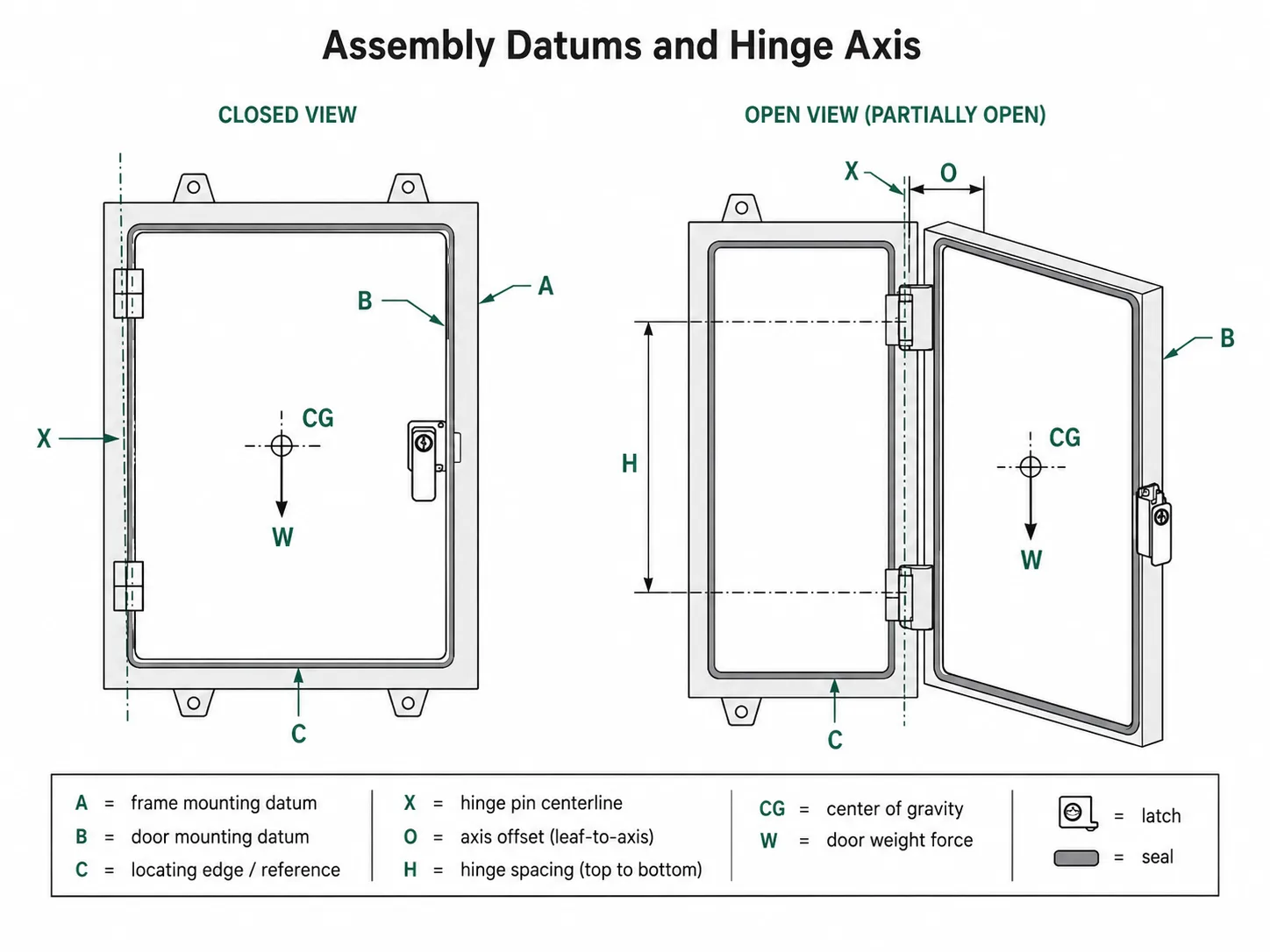

Lista de comprobación del plano de una bisagra industrial en la que se indican los puntos de referencia de montaje, el eje de la bisagra y el centro de gravedad

Autoridad de dibujo y control de revisiones

Una característica correcta en un archivo no controlado no constituye un requisito validado. Indica qué documento controla la definición de la bisagra y cómo la respaldan los demás archivos.

¿Cuál es el archivo maestro?

A menudo, en los proyectos se envían al mismo tiempo un plano en formato PDF, un modelo STEP, un archivo CAD nativo, una captura de pantalla del ensamblaje y notas por correo electrónico. El proveedor no debe decidir cuál de ellos prevalece cuando haya discrepancias. El fabricante de equipo original (OEM) debe identificar la definición de referencia.

Si el plano en 2D especifica cotas, tolerancias, materiales y notas, indique que el modelo en 3D es complementario, salvo que se indique lo contrario.
Si el modelo 3D o la definición basada en el modelo controlan la geometría, identifica la revisión del modelo que sirve de referencia y la información de medición y presentación (PMI) o la especificación a la que se hace referencia que controla las tolerancias y las notas.
Si la vista de montaje es meramente ilustrativa, indícalo en la leyenda.
No permitas que un archivo STEP antiguo siga adjunto a un PDF recién revisado sin haber realizado una comprobación cruzada de las revisiones.
Cuando exista un conflicto, solicite una aclaración antes de proceder al utillaje o la fabricación. El proveedor no debe optar por la interpretación que le resulte más conveniente.

Identidad, configuración y control de cambios

Identificación de la pieza y del plano: número de referencia del cliente, número de plano, número de referencia del proveedor (si se ha asignado) y revisión.
Estado del sorteo: presupuesto, prototipo, muestra, versión aprobada o versión de producción.
Unidades y proyección: Identifica el sistema de unidades y la convención de proyección; no te fíes de la escala de visualización del PDF.
Configuración: tipo de bisagra, izquierda, derecha, reversibilidad, hoja de la puerta, hoja del marco, orientación de instalación y sentido de apertura.
Componentes incluidos: pasadores, casquillos, arandelas, muelles, piezas de fricción, anillos, tapas, elementos de fijación, lubricante u otros elementos suministrados.
Descripción de la revisión: Explica si el cambio afecta al utillaje, a la intercambiabilidad, a la inspección, al funcionamiento, al acabado o a una muestra homologada.

Indique la normativa aplicable ASME Y14.5 edición o la norma de dibujo de la empresa que figure en el bloque de título o en la especificación a la que se haga referencia. La norma ASME Y14.5 establece las normas para el dimensionamiento y la especificación de tolerancias. No determina el eje de la bisagra, la holgura admisible, los requisitos de ciclos ni el límite de aceptación del proyecto.

El eje de la bisagra es la referencia principal

La línea central del pasador controla el movimiento de la puerta con respecto al marco. Influye en el reborde, la compresión de la junta, la aproximación del pestillo, el movimiento del cable, el espacio libre de apertura y la separación de las puertas desmontables. Sin embargo, en muchos planos se cotiza con detalle el contorno de la hoja y se da por supuesto que el eje funcional viene determinado por la articulación enrollada.

Localiza el eje de la bisagra a partir de los puntos de referencia de montaje que existen en la pieza montada. En una estructura práctica se puede utilizar la cara de montaje principal como punto de referencia A, un borde de posicionamiento como punto de referencia B y un orificio o un borde secundario como punto de referencia C. El esquema exacto depende de la fabricación y la inspección. El objetivo es controlar la relación de montaje, no adornar el plano con símbolos de GD&T.

Determina la distancia de la línea central del pasador desde la superficie de montaje funcional y el borde de referencia.
Define la relación entre las superficies de montaje del lado de la puerta y del lado del marco.
Controla la planitud o el perfil de la lámina cuando el balanceo modifica el eje de instalación.
Indique si el eje se inspecciona en estado libre, en estado fijado, en estado montado o en un dispositivo de sujeción definido.
Utiliza el paralelismo, la perpendicularidad o la posición únicamente cuando la función de ensamblaje lo requiera.
No se debe definir el eje funcional basándose únicamente en el diámetro exterior variable de la articulación, a menos que dicha superficie sea la referencia de inspección prevista.

Los agujeros coinciden. La puerta sigue moviéndose. Dos bisagras pueden compartir el mismo tamaño de hoja y el mismo patrón de montaje, aunque la línea central del pasador se sitúe a diferentes distancias de la superficie de montaje. Ambas piezas se fijan con tornillos. Una de ellas desplaza la puerta hacia fuera, modifica la posición de la junta y hace que el lado del pestillo roce el marco. El problema de instalación se originó en la definición del eje, no en la separación entre los orificios.

Se trata de un ejemplo ilustrativo de ingeniería, no de un informe de proyecto de un cliente ni de una afirmación relativa a las pruebas de un producto.

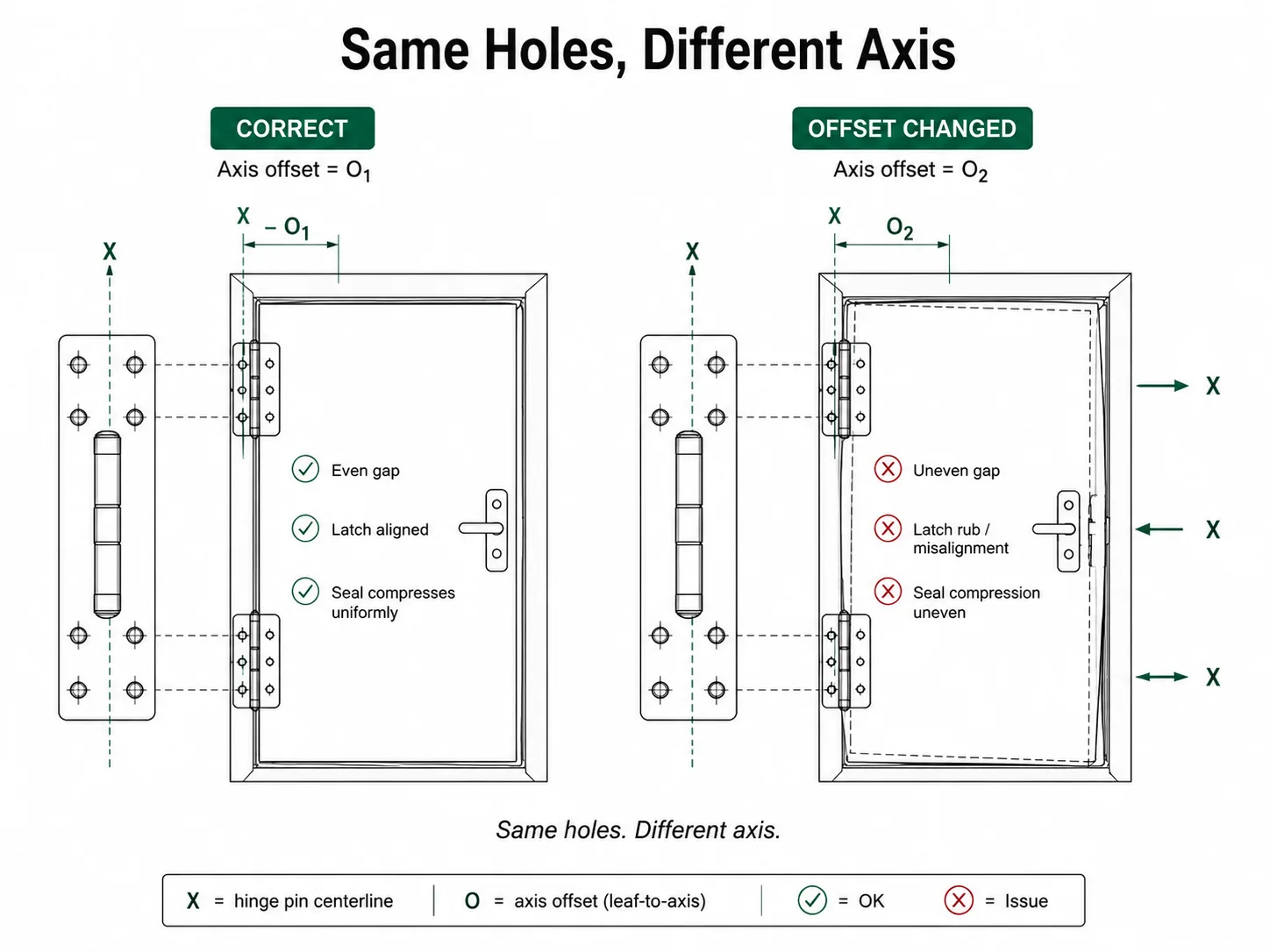

El mismo patrón de orificios para las bisagras, pero con un desplazamiento del eje diferente, provoca una desalineación de la puerta

Superficies de montaje, orificios y elementos de fijación

El plano no tiene por qué volver a indicar cada tipo de orificio. Sí debe integrar el patrón publicado con las caras de montaje, los puntos de referencia funcionales, la dirección de los elementos de fijación y el acceso para el montaje.

Interfaz de montaje	Lo que debe regular el plano	Incumplimiento si se da por supuesto
Caras del lado de la puerta y del lado del marco	Superficie de contacto, asignación de hojas, orientación de instalación y planitud/perfil, cuando sea necesario	La lámina se balancea, se retuerce o queda aplastada por los elementos de fijación
Ubicación del patrón	Ubicaciones básicas o coordinadas a partir de sistemas de referencia funcionales y su relación con la línea central del pasador	Los orificios encajan, pero el eje de la bisagra instalada se mueve
Orientación de la ranura	Dirección de ajuste permitida, contorno de la ranura y método de posicionamiento final	El ensamblaje se ajusta en la dirección incorrecta o sigue sin estar suficientemente restringido
Lado del cierre	Lado de la cabeza, lado de la tuerca o del inserto, lado del avellanado y acceso trasero	No se puede instalar el elemento de fijación o se ha montado la hoja equivocada hacia el exterior
Envolvente de la herramienta	Llave, llave inglesa, soplete de soldadura, dispositivo de sujeción y acceso para la inspección en el montaje	La bisagra se adapta al modelo, pero no se puede instalar ni inspeccionar.
Interfaz soldada	Superficie de soldadura, zona de soldadura prohibida, punto de referencia de la fijación y reparación del acabado tras la soldadura	El calor o los cambios en la secuencia de soldadura alteran el eje o dañan la unión
Accesorios de montaje	Estado facilitado por el cliente o el proveedor, elemento de fijación de referencia, arandela, método de fijación y estado de la unión	El fabricante de equipos originales y el proveedor validan diferentes uniones de montaje

Utiliza el dispposición de los orificios de montaje de las bisagras página cuando la tarea consiste en medir o hacer coincidir un patrón existente. Esta página solo controla cómo se localiza y se utiliza el patrón aprobado en el plano del fabricante original.

Dimensionar la envolvente de movimiento a partir del ensamblaje

Una bisagra no es solo una pieza que se encuentra en posición cerrada. El plano publicado debe indicar las posiciones que son importantes para la instalación, el funcionamiento, el ajuste y el mantenimiento.

Puesto cubierto

Controla el apilamiento de las hojas, el desplazamiento del eje, el reborde de la puerta, el solapamiento, la relación de alineación, la línea de la junta y la aproximación del pestillo. La «alineación» no es un requisito cuantificable a menos que el plano la vincule a superficies de montaje definidas.

Puesto vacante

Indica el rango de apertura requerido y la distancia de seguridad respecto a bridas, tiradores, paredes, cables, paneles adyacentes, protecciones u otras puertas. Si una estructura independiente soporta la carga de retención de la apertura, indícalo. No dejes que el proveedor dé por sentado que la propia bisagra actúa como retención estructural.

Ajuste y retirada

En el caso de una bisagra ajustable, se debe mantener el acceso al mecanismo de ajuste tras la instalación. En el caso de una bisagra extraíble, se debe definir la dirección de separación, el espacio libre mínimo para la elevación o la inclinación, el ángulo de extracción, el mecanismo de liberación de la retención, la dirección del pasador y el estado de los cables o las bandas de conexión a tierra. En el caso de una bisagra empotrada, se debe indicar el hueco y el contorno del recorte.

El ensamblaje en 3D puede ilustrar estas posiciones, pero el plano de referencia o el modelo al que se hace referencia debe indicar las dimensiones que las protegen. Un proveedor no debería tener que medir una captura de pantalla para averiguar el margen de movimiento o de extracción disponible.

Requisitos funcionales y verificación por referencia

«De alta resistencia», «suave», «se mantiene en cualquier ángulo», «de larga duración» y «resistente a la corrosión» son descripciones, no requisitos controlados. El plano debe indicar la función y señalar el método con el que se verifica.

En el caso de una puerta o una tapa, el momento estático respecto a la línea de bisagra se calcula de la siguiente manera:

M = W × d

W Es la fuerza del peso, no la masa. Si el dato introducido en el proyecto es la masa, conviértela en peso antes de calcular el momento. Los newtons multiplicados por metros dan N·m; los newtons multiplicados por milímetros dan N·mm. La ecuación es un punto de partida estático y no tiene en cuenta el impacto, la vibración, la intervención del usuario, la carga de parada, el movimiento del bastidor, el reparto desigual de las articulaciones ni el método de clasificación del proveedor.

Función	Requisitos de dibujo controlado	Método o registro de verificación al que se hace referencia
Soporte para cargas oscilantes libremente	Peso en movimiento, centro de gravedad, orientación, número y separación de las bisagras, rango de apertura y dirección de la carga	Base de clasificación o ensayo representativo de la trayectoria de carga con las condiciones de montaje y la alineación admisible retenida
Control de par o de posición	Dirección de resistencia, rango de ángulos, zona de sujeción requerida, recuperación elástica permitida y punto de fuerza del usuario, cuando proceda	Método de par-ángulo con dispositivo de sujeción, velocidad, temperatura, acondicionamiento, dirección e identificación de la muestra
Retén	Ángulos de retención, dirección, comportamiento de acoplamiento y desacoplamiento, y holgura angular permitida	Se definieron los parámetros de acoplamiento y liberación antes y después de la condición de uso acordada.
Resorte de retorno o de asistencia	Dirección, ángulos de inicio y fin, comportamiento de retorno o asistencia, y responsabilidad en la parada	Método de fuerza-ángulo o par-ángulo en las condiciones de montaje y temperatura definidas
Parada de apertura	Ángulo de parada e identificación de si la bisagra o una estructura independiente soporta la carga	Método de carga de parada, recuento de eventos, condición de impacto y aceptación de la deformación
Desmontable o extraíble	Sentido de extracción, ángulo, holgura, sentido del pasador, retención y estado de fijación una vez instalado	Demostración del desmontaje y la reinstalación, y comprobación de la alineación en el conjunto representativo
Resistencia medioambiental	Sistema de materiales, exposición, límite de apariencia y función posterior a la exposición	Método medioambiental de referencia, seguido de una nueva prueba funcional según lo establecido
Retención de ciclos	Perfil de movimiento representativo y la función que debe mantenerse tras el ciclo	Mediciones iniciales, intermedias y finales con carga, ángulo, velocidad, tiempo de permanencia y condiciones ambientales

No añadas un factor de seguridad universal, un recuento de ciclos, un porcentaje de par ni una duración de corrosión para que el plano parezca completo. Cuando el método sea demasiado detallado para una nota del plano, elabora una especificación de ensayo independiente e indica su número y revisión. Mantén el plano, la especificación de ensayo, el modelo y el registro controlado vinculados a la misma pieza y revisión.

Apilamiento de materiales y retención de pasadores

Una especificación del material de la hoja no define la bisagra en su totalidad. La articulación puede incluir un pasador, un casquillo, una arandela, un muelle, un elemento de fricción, un anillo de retención, un elemento de fijación, un lubricante o un inserto diferentes. Cada uno de estos elementos puede influir en la corrosión, el desgaste, el par de apriete, el juego, la continuidad eléctrica, la facilidad de limpieza y el desmontaje.

Hojas: calidad del material o especificación aprobada, espesor, estado y sentido de laminación, cuando proceda.
Pasador o eje: material, diámetro, dureza o tratamiento, cuando sea necesario, y estado de la superficie.
Casquillos y arandelas: material, cantidad, ubicación, espesor y si es sustituible o permanente.
Piezas de resorte o de fricción: especificación controlada en la que la función depende de ellos.
Lubricante: requisito de identidad o de rendimiento únicamente cuando forme parte del diseño aprobado.
Elementos de fijación: estado de suministro, material, acabado, método de cierre y relación galvánica con las hojas y los accesorios.
Acabado: proceso, superficies controladas, enmascaramiento, estado de la rosca, rebabas de soldadura, referencia de aspecto y espesor cuando el ajuste dependa de ello.

La retención debe figurar en la definición publicada

Indique el método de retención de pasadores seleccionado, la dirección de los pasadores, el movimiento axial permitido o el juego axial cuando sea crítico, si se trata de pasadores extraíbles o cautivos, y cualquier acceso necesario para la inspección. No utilice esta página para comparar en detalle extremos conformados, anillos, roscas, pasadores transversales o ensayos de vibración. Esa tarea corresponde a la Especificaciones de retención del pasador de bisagra página.

Tolerancias que protegen el funcionamiento

Las tolerancias estrictas en todas las dimensiones aumentan los costes de fabricación e inspección sin garantizar una bisagra de mejor calidad. Controla las características que protegen el montaje, la ubicación del eje, el movimiento, la intercambiabilidad y el rendimiento deseado.

Divide las dimensiones en interfaces funcionales, dimensiones de fabricación y dimensiones de referencia. El primer grupo controla el resultado final una vez instalado. El segundo sirve de apoyo a la producción. El tercero proporciona información útil, pero no tiene tolerancias propias.

Característica	Por qué puede ser necesario un control específico	Acción de dibujo	Condiciones de inspección
Fijar la posición de la línea central	Controla la trayectoria de la puerta, el reborde, el método de sellado, la alineación del pestillo y la intercambiabilidad	Localizar el eje a partir de los puntos de referencia funcionales	Estado libre, sujeto, montado o en el dispositivo de sujeción
Posición del patrón de montaje	Controla la ubicación del conjunto y la transferencia de carga	Utiliza un método de localización basado en puntos de referencia vinculado a la relación establecida.	Determina el estado del elemento de fijación o del calibre
Planicidad o perfil de la lámina	Cambia el eje instalado cuando la hoja se balancea o se estira hasta quedar plana	Comprueba la superficie de montaje que influye en el ensamblaje	Indica si la hoja está libre o sujeta.
Desplazamiento entre la hoja y el eje	Mueve la puerta incluso cuando los agujeros coinciden	Cota directamente desde el eje central real del pasador	Definir la superficie de referencia medible
Alineación de los elementos de bisagra	Influye en la fijación, en el reparto de la carga entre las bisagras emparejadas y en el desgaste	Utiliza un control medible o un dispositivo de fijación funcional	Indica el estado del conjunto y el número de bisagras cuando sea pertinente
Juego axial del pasador	Afecta al traqueteo, a las interferencias, a la extracción y a la retención	Indica el movimiento permitido cuando la función lo requiera	Define la fuerza, la dirección y el punto de medición
Par, retención o salida por resorte	Varía en función del ángulo, la dirección, la velocidad, la temperatura y el acondicionamiento	Consulte el método de verificación controlada	Configuración y acondicionamiento del estado en la especificación a la que se hace referencia

Una tolerancia general del bloque de título puede resultar útil para las cotas no críticas. No debe determinar de forma implícita el eje de la bisagra, la disposición de los orificios, el ángulo de tope, el juego axial del pasador ni la salida funcional cuando dichas características requieran una interpretación diferente.

Convertir el requisito en anotaciones del plano

El plano no debe dejar al ingeniero con una lista de temas, pero sin un lenguaje útil. El siguiente formato muestra cómo organizar las leyendas controladas sin inventar valores del proyecto. Sustituye los corchetes por datos del proyecto ya publicados o por una especificación a la que se haga referencia.

FORMULARIO DE AUTORIZACIÓN PARA LA PUBLICACIÓN DE PLANOS DE BISAGRAS INDUSTRIALES
------------------------------------------------------------

AUTORIDAD DEL DOCUMENTO

Definición de «control»:     Dibujo en 2D / Modelo en 3D / Conjunto de datos MBD
Revisión de control:
Archivos complementarios:        vista de ensamblaje / STEP / CAD nativo
Regla de conflicto:             Es necesario obtener una aclaración del fabricante de equipo original (OEM) antes de proceder a la fabricación de utillaje o a la producción.


CONFIGURACIÓN

Tipo de bisagra:                oscilación libre / par / retención / resorte / despegue / otros
Mano:                      izquierda / derecha / reversible
Identificación de la hoja de la puerta:
Identificación de las hojas del marco:
Orientación de instalación:      véase vista / montaje
Componentes incluidos:        pasador / casquillo / arandela / muelle / anillo / elemento de fijación / otros


EJE FUNCIONAL

Referencia de montaje principal:
Referencia de posicionamiento secundaria:
Ubicación de la línea central del pasador:
Desplazamiento entre la hoja y el eje:
Condiciones de inspección:       libre / sujeto / montado / accesorio


INTERFAZ DE MONTAJE

Detalles del patrón de montaje:
Estado de los elementos de fijación:
Lado del cierre:
Sentido de ajuste de la ranura:  si procede
Vista de acceso a las herramientas:
Terreno de Weld:                 si procede
Zona de soldadura prohibida:       si procede


MOCIÓN

Puesto cubierto:            ver vista
Rango de apertura requerido:
Responsabilidad de parada:        bisagra / estructura independiente
Instrucciones de desmontaje:          si procede
Autorización de retirada:          si procede
Acceso a los ajustes:          si procede


SISTEMA DE MATERIALES

Material de las hojas:
Espesor de la hoja:
Estado de las hojas:
Material del alfiler:
Diámetro del pasador:
Tratamiento con alfileres:
Casquillo / arandela:
Resorte / elemento de fricción:
Lubricante:
Elemento de fijación:
Acabado:
Superficies enmascaradas o sin recubrimiento:


RETENCIÓN DEL CÓDIGO PIN

Método de retención:
Sentido de la clavija:
Movimiento axial permitido:
Holgura axial permitida:
Estado:                 desmontable / fijo


FUNCIÓN

Resultado esperado:            carga / par / retención / resorte / tope / otros
Dirección:                  apertura / cierre / ambos
Ángulo o rango de funcionamiento:
Medio ambiente:
Acondicionamiento:
Especificaciones de verificación:
Revisión de las especificaciones:
Registro controlado:         identificador del informe / de la inspección


COMPROBACIÓN DE LIBERACIÓN

Dibujo en 2D sincronizado:    sí / no / no procede
Modelo 3D sincronizado:      sí / no / no procede
Vista de ensamblaje sincronizada: sí / no / no procede
Especificaciones a las que se hace referencia:  Incoherencia entre la versión actual y la revisada
Se requiere una revisión técnica: sí / no
Publicado por:
Fecha de lanzamiento:

Nota de redacción: Rellena únicamente los campos que correspondan a la bisagra aprobada. Elimina los campos que no sean aplicables, en lugar de dejar requisitos en blanco en el plano de producción.

Esta plantilla es un esquema, no un conjunto de notas universal. Elimina los campos que no sean aplicables. Añade los campos específicos del proyecto que sí lo sean. No copies un requisito vacío en un plano de producción simplemente porque aparezca en la plantilla.

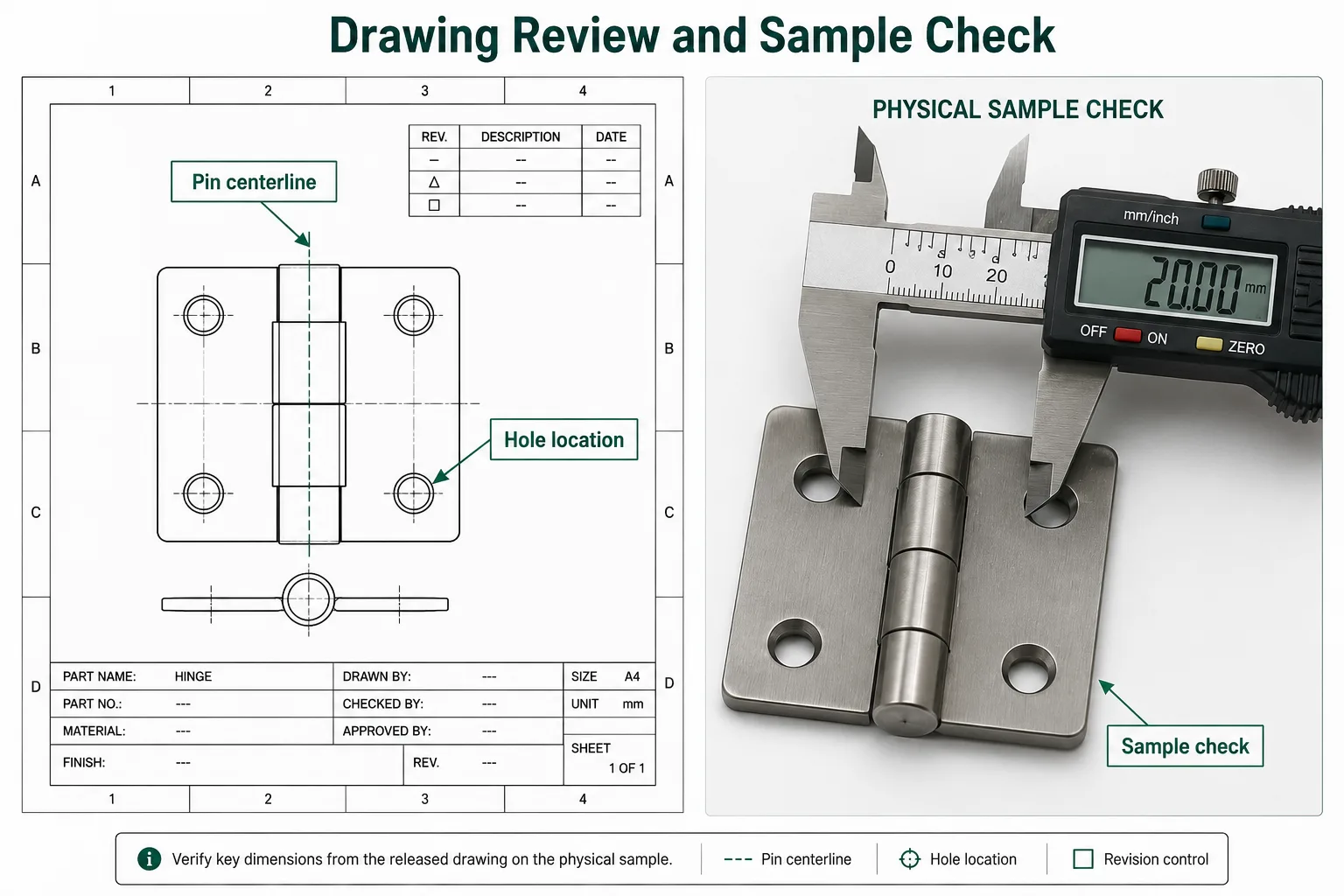

Revisión de un plano ilustrativo de una bisagra OEM con control de revisiones y comprobación de las cotas de la muestra

Lista de comprobación para la entrega de planos

Utiliza esta lista de comprobación antes de que el plano se envíe para la solicitud de presupuesto, la fabricación de un prototipo o la obtención de una muestra controlada. El hecho de que falte un campo no siempre significa que el plano sea incorrecto. Significa que el fabricante de equipo original (OEM) debe decidir si el requisito debe figurar en el plano, en el modelo de control o en una especificación a la que se haga referencia.

Área de dibujo	Pregunta sobre el lanzamiento	Medida que debe adoptar el fabricante de equipos originales
Autoridad	¿Se indica en el dibujo qué archivo tiene prioridad cuando el PDF, el modelo y la vista del ensamblaje no coinciden?	Indica la definición principal y la regla de conflicto.
Identidad	¿Se controlan el número de pieza, el número de plano, la revisión, el estado, las unidades, la proyección y la norma de planos aplicable?	Rellena el bloque de título y la descripción de la revisión
Configuración	¿Quedan claros el tipo de bisagra, la dirección de apertura, la hoja de la puerta y el marco, la dirección del movimiento, la orientación de instalación y los componentes suministrados?	Añadir notas de configuración y una vista de la instalación
Datos	¿Los datos proceden de interfaces de montaje reproducibles?	Define la superficie de montaje y los elementos de posicionamiento
Eje de la bisagra	¿Se determina la línea central del pasador a partir de los puntos de referencia funcionales?	Añade los controles de eje y desplazamiento
Interfaz de montaje	¿El patrón aprobado está relacionado con los puntos de referencia, el lado de los elementos de fijación, el acceso a las herramientas y las condiciones de montaje?	Eliminar las suposiciones relativas a la interfaz y al hardware
Envolvente de movimiento	¿Están protegidas las posiciones de cierre, apertura, ajuste y extracción?	Identificar las vistas críticas y los espacios libres
Función	¿Se especifican los requisitos relativos a la carga, la dirección, el ángulo, el par, el retenedor, el muelle, el tope o la extracción sin utilizar términos ambiguos?	Redacta el requisito controlado e indica su método de verificación.
Pila de materiales	¿Se controla, cuando es necesario, el estado de las hojas, los pasadores, los casquillos, las arandelas, los muelles, las piezas de fricción, el lubricante, los elementos de fijación y el acabado?	Rellena la lista de materiales o las notas sobre los materiales
Retención	¿Se han definido el método de retención de los pasadores, la dirección, si son fijos o extraíbles y el juego axial crítico?	Añadir la nota de retención seleccionada
Tolerancias	¿Las tolerancias específicas protegen el eje, el patrón, las caras de montaje, los desplazamientos y la salida sin aplicar tolerancias excesivas a la pieza?	Revisar las dimensiones críticas y las condiciones de medición
Referencia de verificación	¿Todos los requisitos de rendimiento remiten a un método o registro controlado?	Indica el número de especificación y la revisión
Sincronización	¿El PDF, el modelo, la vista de ensamblaje y las especificaciones a las que se hace referencia tienen identificadores y revisiones coherentes?	Publicar un paquete técnico sincronizado

Incluye en el documento de solicitud de presupuesto la cantidad comercial, las herramientas, el plazo de entrega, el embalaje, la logística y la validez del presupuesto. Incluye las medidas de las muestras, las desviaciones y las decisiones de aprobación en el lista de comprobación para la aprobación de muestras de bisagras. El plano debe seguir siendo la definición técnica de referencia.

Envía el plano aprobado y la vista de ensamblaje

Incluya el plano de la bisagra controlada y la vista de montaje necesarios para interpretar sus puntos de referencia, la línea central del pasador, las caras de montaje y la envolvente de movimiento. De este modo, HTAN podrá determinar si es más adecuado utilizar una bisagra ya existente o una trayectoria de corte a medida. El ajuste final y el rendimiento quedan sujetos a los requisitos establecidos y a la aprobación de las muestras a nivel de ensamblaje.

Adjunta el plano de la bisagra desmontable a tu consulta..

Preguntas frecuentes

¿Qué debe incluirse en un plano de una bisagra industrial?

Incluye la autorización del plano y su revisión, la configuración y el sentido de apertura de las bisagras, los puntos de referencia funcionales, la línea central del pasador, la interfaz de montaje, las envolventes cerradas y abiertas, el apilamiento de materiales, la retención del pasador, las tolerancias críticas, los requisitos funcionales y las referencias a cualquier especificación de verificación independiente. Mantén los registros comerciales de solicitud de presupuesto y de aprobación de muestras fuera del plano.

¿Debería indicarse en el plano la línea central del pasador de la bisagra?

Sí, cuando el eje controla la posición de la puerta, el reborde, la compresión de la junta, la alineación del pestillo, el juego de movimiento, la intercambiabilidad o la geometría de la puerta desmontable. Determínalo a partir de puntos de referencia de montaje funcionales que puedan reproducirse e inspeccionarse, en lugar de deducirlo únicamente a partir del diámetro exterior de la articulación.

¿Los orificios de montaje de las bisagras deben medirse desde el eje de la bisagra o desde el borde de la hoja?

Utiliza los puntos de referencia funcionales que reproduzcan la relación de montaje. El eje de la bisagra puede formar parte de esa relación, pero no se debe utilizar automáticamente el borde sin mecanizar de la hoja cuando este no permita ubicar la bisagra en el conjunto. Controla el patrón homologado a partir de la cara de montaje y las características de posicionamiento que el fabricante de equipo original (OEM) y el proveedor puedan inspeccionar de forma sistemática.

¿Cuándo debe un plano de bisagra hacer referencia a una especificación de ensayo independiente?

Utilice una especificación independiente cuando la verificación de la carga, el par, el retenimiento, el resorte, el tope, el ciclo, la extracción o las condiciones ambientales requiera detalles sobre el dispositivo de sujeción, la dirección, la velocidad, el ángulo, la temperatura, el acondicionamiento, la secuencia de medición o el método de aceptación. Indique el número de especificación y la revisión en el plano para que los requisitos y los métodos estén siempre sincronizados.

¿Qué archivo determina si el dibujo de la bisagra en 2D y el modelo en 3D no coinciden?

El fabricante de equipo original (OEM) debe indicar cuál es la definición válida en el bloque de título, las notas del modelo o las especificaciones del proyecto. El proveedor no debe elegir entre archivos que entren en conflicto. Si el archivo maestro y la regla de prioridad no están claros, se debe solicitar una aclaración por escrito antes de proceder al utillaje o la fabricación, y actualizar los archivos aprobados a la misma revisión.

Qué debe incluirse en un plano de bisagra industrial

Empieza por la interfaz de ensamblaje
